几乎每个人脑海里都有同一个画面：一块红蓝相间的U形磁铁，两端正吸着一串铁钉。从小学课本到企业Logo，从动画片到购物App的图标，马蹄形几乎成了“磁铁”这个概念的视觉缩写。
可如果你打开任意一家工业磁材供应商的产品目录，会发现真正在卖的钕铁硼磁铁，绝大多数是方块、圆片、圆环、瓦片——马蹄形状的产品几乎踪迹全无。
一个流传了几十年的“标准形象”，为什么在今天的工业应用中反而看不到了？答案不在外形，而在材料。
这背后隐藏着一个被普及读物长期省略的真相。
一、流行的答案：两极靠近，吸力更强
如果你随手搜索这个问题，得到的解释大多围绕一个角度：把N极和S极弯到同一侧、紧紧挨在一起，磁力线能更集中地穿过被吸附的钢铁，吸附力自然比单极磁铁更大。

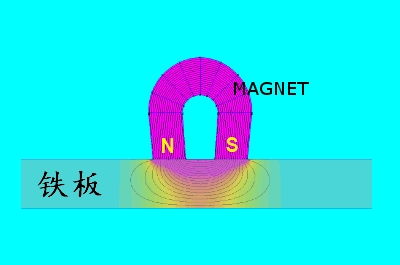

马蹄形磁铁吸附在铁板上的磁力线分布示意图
这个说法没错，沿用这个N极与S极交替排列的设计思路，可以理解很多产品形态——磁性刀架上交错排列的小磁块、各种吸附磁扣，甚至冰箱贴的磁极分布，本质上都是在让N/S两个磁极紧挨着工作，发挥最大的效用。
但如果“增强吸力”是马蹄形存在的唯一理由，问题就来了：要让两极并拢，本可以做得更紧凑——比如把磁铁直接做成两极相邻的长方形，何必弯成一个大大的U形，白白浪费中间那段磁铁材料？
显然，马蹄形的诞生有一个比“吸力”更隐秘、也更根本的理由。
二、真正的主角：矫顽力
要理解这个理由，得先认识一个被普通用户忽略、却被材料工程师视为命门的参数——矫顽力（Hc）。
通俗地说，剩磁（Br）回答的是“这块磁铁被磁化后能保留多强的磁性”，而矫顽力回答的是另一个完全不同的问题：
“需要多强的反向磁场，才能把它的磁性抹掉？”
矫顽力越高，磁铁越“顽强”，外界磁场、温度变化乃至时间流逝，都很难让它退磁。
这里有个反直觉的事实：一块磁铁，是会被自己的磁场退磁的。
磁铁内部的磁力线并非只朝外走，它还有一部分要在磁铁内部“回流”。这股回流的磁场方向，恰恰与磁铁本身的磁化方向相反——相当于磁铁时时刻刻在给自己施加一个反向磁场。工程上把这股内部反向磁场称为“退磁场”（Hd）。

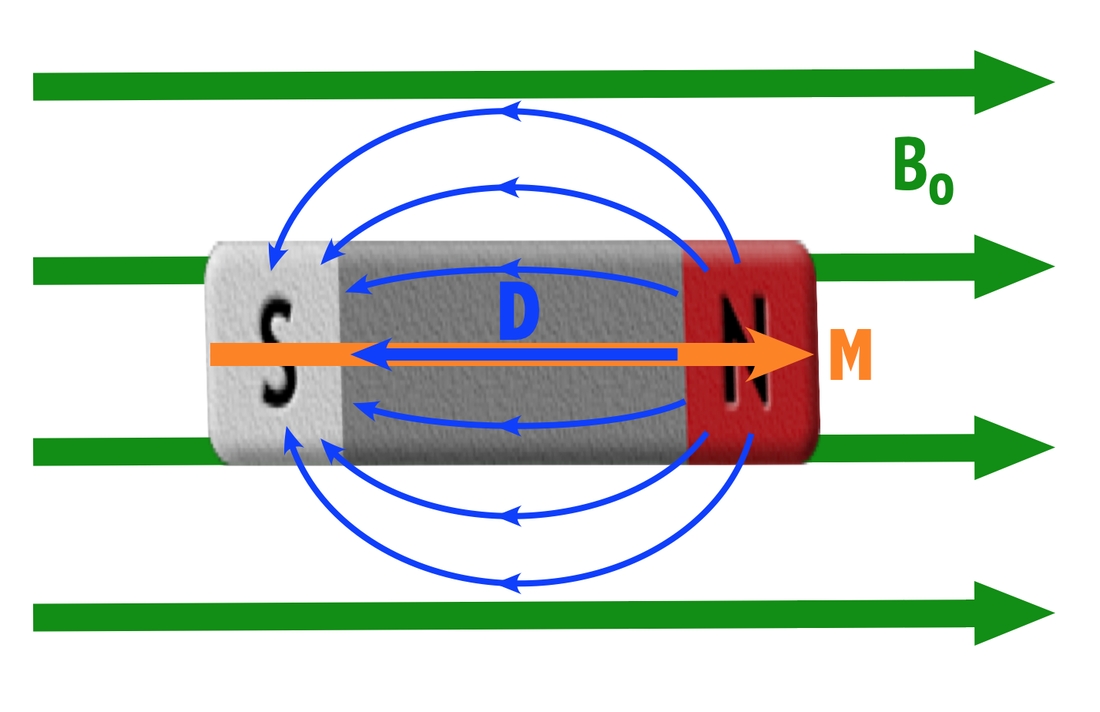

绿色箭头表示外部磁场B0，蓝色箭头表示磁铁内部退磁场D，橙色箭头表示磁铁磁矩M
如果材料的矫顽力够高，这点自身反向场不痛不痒；如果矫顽力很低，磁铁就会被自己慢慢“耗干”。
早期由合金钢制成的磁铁，正是栽在这一点上。它们的矫顽力低到几乎无法维持磁化状态——刚被磁化好，没用多久就自己退磁了。
【延伸阅读】 如果你想深入了解剩磁、矫顽力、最大磁能积这些概念，可以点击阅读我们之前的文章：《一图读懂退磁曲线：剩磁、矫顽力和磁能积的前世今生》
三、形状，曾经是磁铁的“保命设计”
既然材料本身的矫顽力上不去，工程师只能从另一条路想办法：用形状来改善磁铁的“自退磁”处境。
要理解形状为什么有用，先要理解一块磁铁在实际使用中所处的真实状态。
绝大多数永磁体都不是"闭合"工作的——它们要在外部空间产生磁场，吸住别的东西，或推动电机里的导体，因此磁体两端必然暴露在空气中，形成所谓的开路状态。一旦开路，磁体两端就会出现"自由磁极"，这些自由磁极在磁体内部产生一个方向与磁化方向相反的磁场——这就是前面讲过的退磁场（Hd）。
退磁场的存在，磁体内部真正的磁感应强度就不再等于纸面参数上的剩磁Br，而是沿退磁曲线下滑到某一个点。这个点描述了磁体在当前磁路中真实的工作状态，业内称之为工作点。
工作点的位置由两件事决定：一是材料的退磁曲线（材料性能决定），二是磁体所受的退磁场大小（产品形状决定）。把这两件事画在同一张图里，连接坐标原点和工作点的那条直线，就叫负载线，它的斜率反映了磁体所处磁路的"导磁能力"。

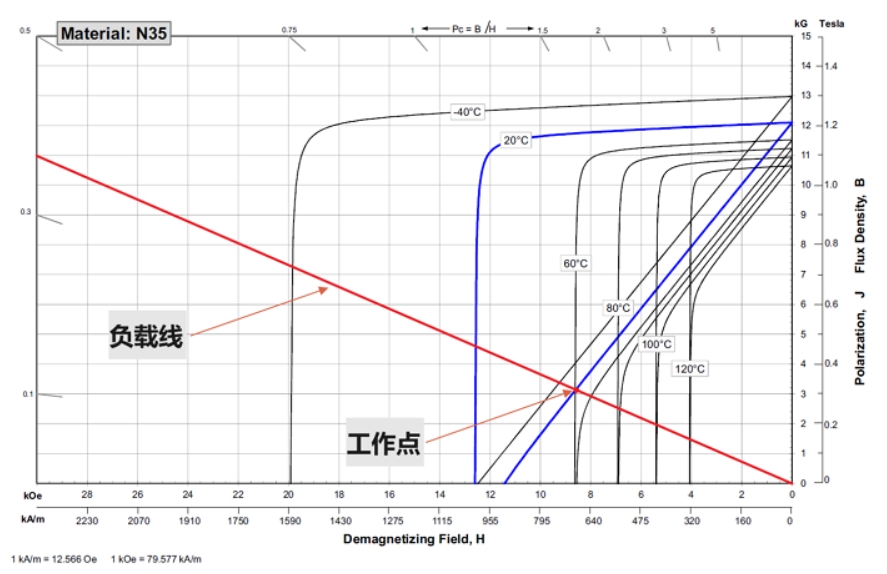

负载线与工作点示意图
形状是怎么影响负载线的？关键在于长径比——磁体沿磁化方向的长度与垂直方向尺寸的比值。
• 长径比小（又薄又扁）：自由磁极离得近，磁体内部退磁场强，负载线斜率小、位置低；
• 长径比大（又细又长）：自由磁极离得远，磁体内部退磁场弱，负载线斜率大、位置高。
而退磁曲线上有一个被称为拐点的临界位置：工作点在拐点之上，撤掉外界扰动后磁体性能可以完全恢复；一旦工作点落到拐点之下，磁体就会发生不可逆退磁，性能再也回不到原来。

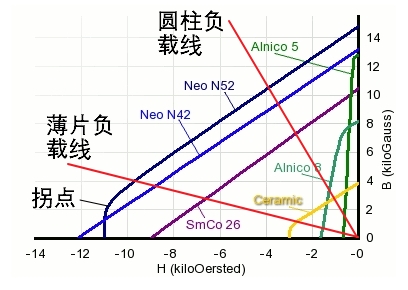

不同永磁材料的负载线与退磁曲线示意图
这下，事情就连起来了：
形状 → 退磁场大小 → 负载线位置 → 工作点高低 → 是否跨过拐点。
这就是为什么在低矫顽力材料的年代，磁铁普遍做得"瘦长"——它不是审美选择，而是工程师在用拉长形状的办法，把工作点硬生生抬到拐点之上。一直到今天，许多工业设备器件里仍能见到细长的铝镍钴圆柱磁体，那种几何形态正是材料属性逼出来的妥协。
四、U形：把“瘦长”做到极致
理解了“瘦长抗退磁”的逻辑，马蹄形设计的真正用意就浮出水面了。
把一根细长的磁棒弯成U字，可以近似理解为——本质上是在做两件事：
第一，保留长磁路。弯折之后，磁铁内部的“有效长度”并未损失，负载线依然停在比较高的位置，不容易自退磁。
第二，让两极在同一端开口。这才是大家熟悉的“两极靠近、吸力更强”的效果，相当于在抗退磁的基础上额外增添了一份吸力优势。
所以马蹄形不是“为了吸力而牺牲材料”，而是在保证磁铁不自退磁的前提下，顺便把两极聚到一起——一种工程上的“一举两得”。
而那块经常和马蹄形磁铁配套出现、平时横搭在两极之间的小铁条，叫做衔铁。
它的作用同样不是装饰：衔铁把U形两端的磁极用一段软铁连通，形成一个几乎闭合的磁路，相当于进一步抬高了负载线，让磁铁在不工作的库存状态下也尽量远离拐点。
一句话：马蹄形+衔铁，是低矫顽力时代留给磁铁的一整套“养生方案”。

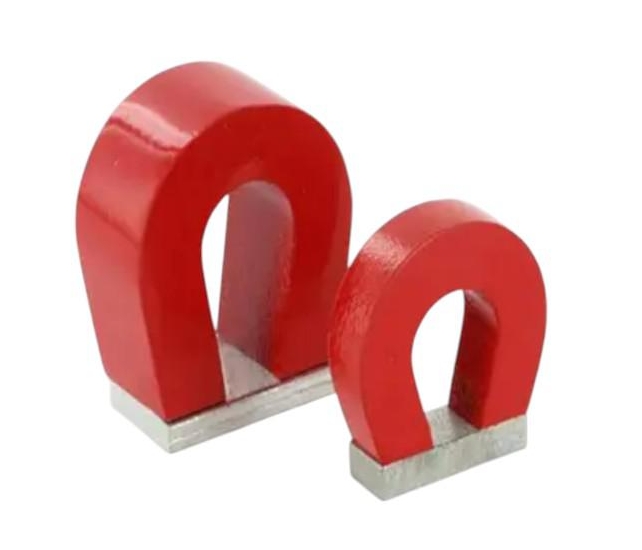

配有衔铁的马蹄形磁铁
五、钕铁硼，让磁铁获得了“形状自由”
故事到这里，关键的转折主角登场了——钕铁硼磁铁。
钕铁硼磁铁最被津津乐道的就是它的高剩磁和高磁能积，但在工程师眼里，它真正颠覆性的属性是极高的矫顽力。这意味着：
• 它不怕自身的反向磁场；
• 它不怕被做成又薄又扁的形状；
• 它在常规使用条件下，几乎不会随时间慢慢退磁。
于是，那些过去因为“会自退磁”而无法采用的形态——薄圆片、薄方块、超薄环、贴片磁铁——突然全部成为可能。手机的扬声器、硬盘的音圈、新能源车的驱动电机、风机的转子，所有这些应用场景的轻薄化、模块化，背后都站着钕铁硼这种“形状不敏感”的特性。
这也是为什么今天你买不到一块马蹄形的钕铁硼磁铁，不是做不出来，而是没必要做。 把钕铁硼弯成U形，既浪费昂贵的稀土原料，又毫无性能收益——它的矫顽力本就足够高，根本不需要靠形状自保。
马蹄形依然活在Logo里、活在儿童玩具里、活在课本插图里，但在严肃的工业磁路设计里，它已经悄悄退场。

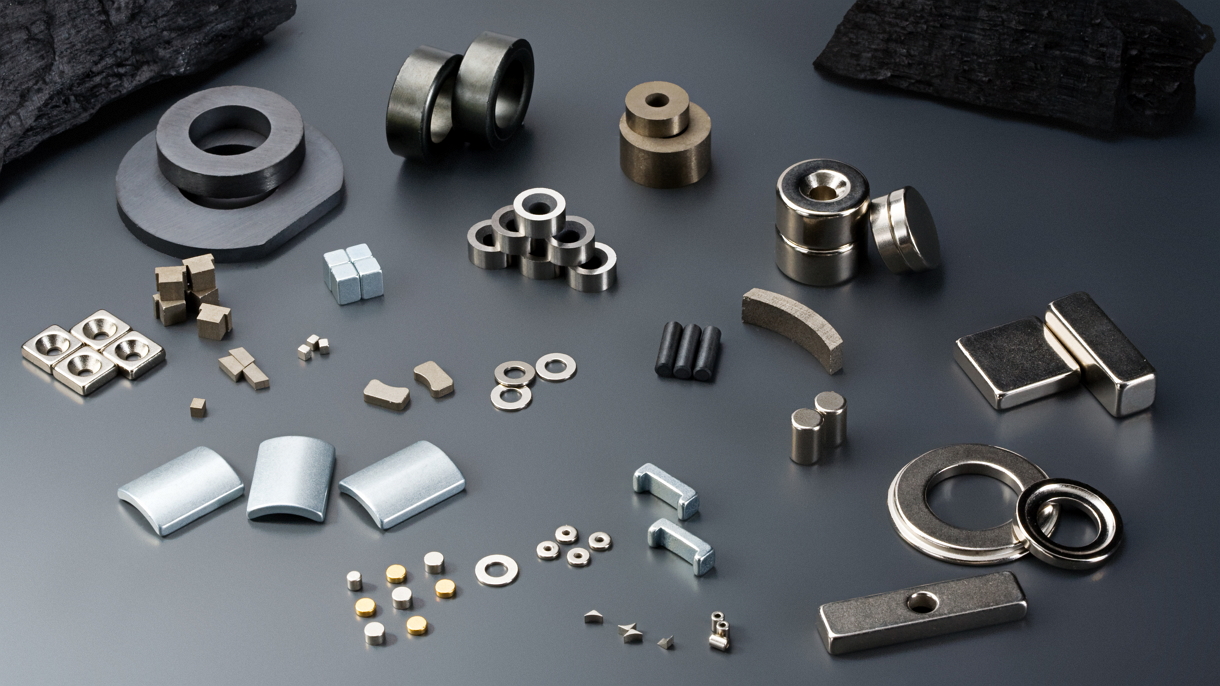

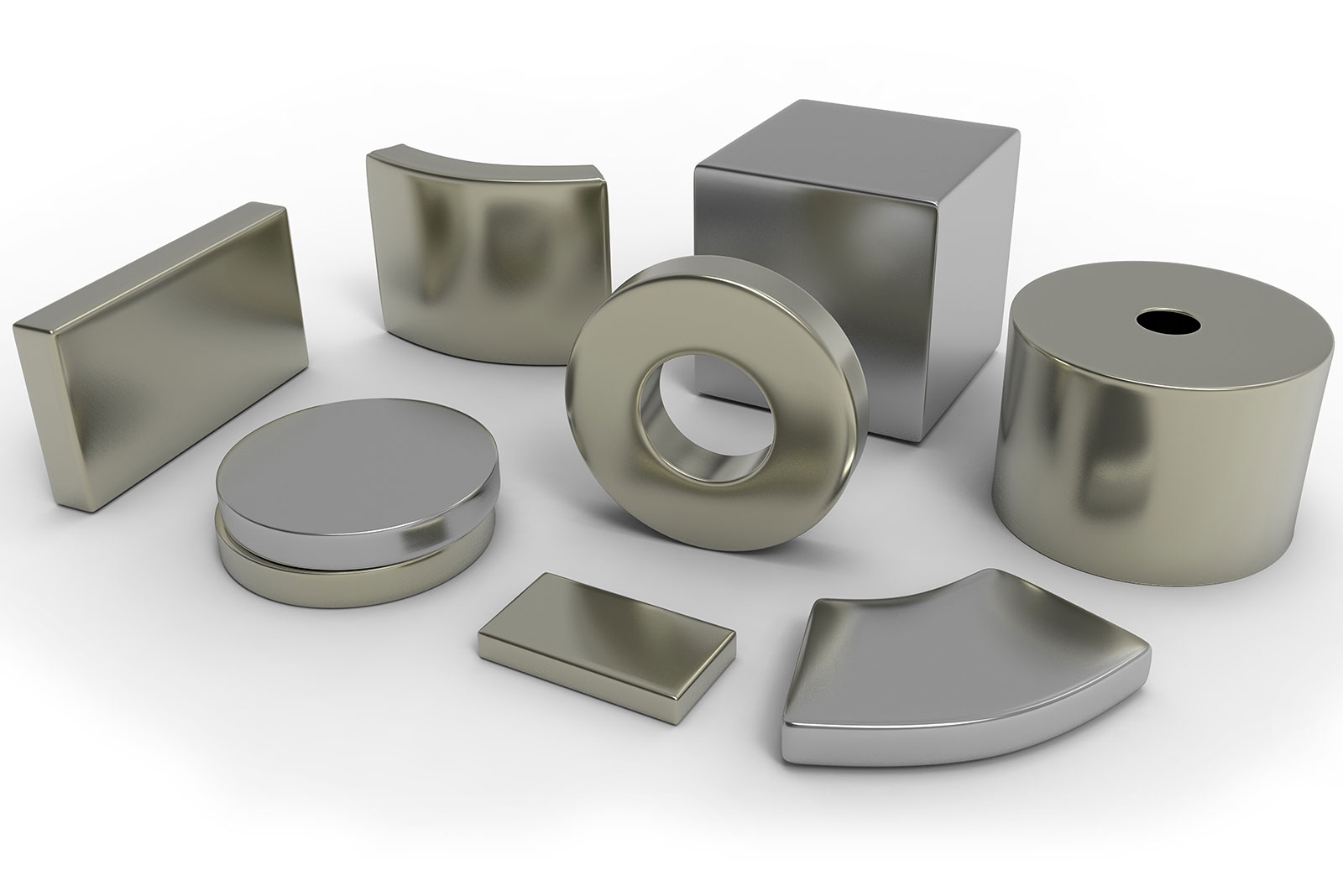

各种形状的烧结钕铁硼磁铁
六、从形状的故事看永磁材料的进步
回头看，马蹄形的命运恰好折射出永磁材料一百多年的演化主线。每一次材料矫顽力的跃升，都让设计工程师从形状的束缚中多解放一步。今天的工程师能在毫米级空间里塞下一块强力磁铁，前提是高性能永磁材料替他们扛下了“自退磁”这道关。

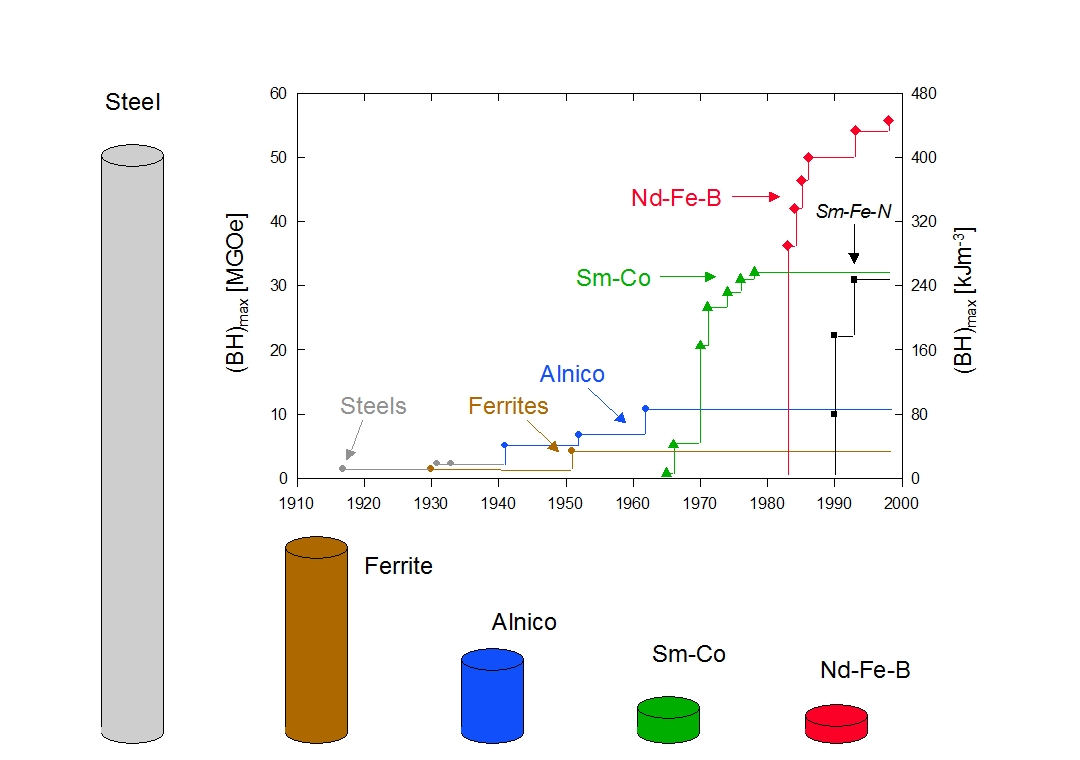

永磁材料磁能积历史演进示意图
结语
下次再看到那个红蓝相间的马蹄形图案，你大概会多一层理解：它不是磁铁“应该”长的样子，而是一个永磁材料发展史在大众文化中留下的活化石。
对今天的工业用户而言，真正决定一块磁铁能不能稳定工作的，不再是它弯成什么形状，而是它的牌号、矫顽力等级与使用工况是否匹配——微型电机能不能用、高温下会不会退磁、复杂工况能不能长期稳定工作，这些问题都更多取决于材料参数，而不再单单依赖外形。
