高性能烧结钕铁硼磁钢，已成为现代工业不可或缺的核心功能材料，广泛应用于新能源汽车、风力发电、消费电子等领域。这些拥有强大磁力的钕铁硼磁体，究竟是如何从稀土原料一步步加工而成的？

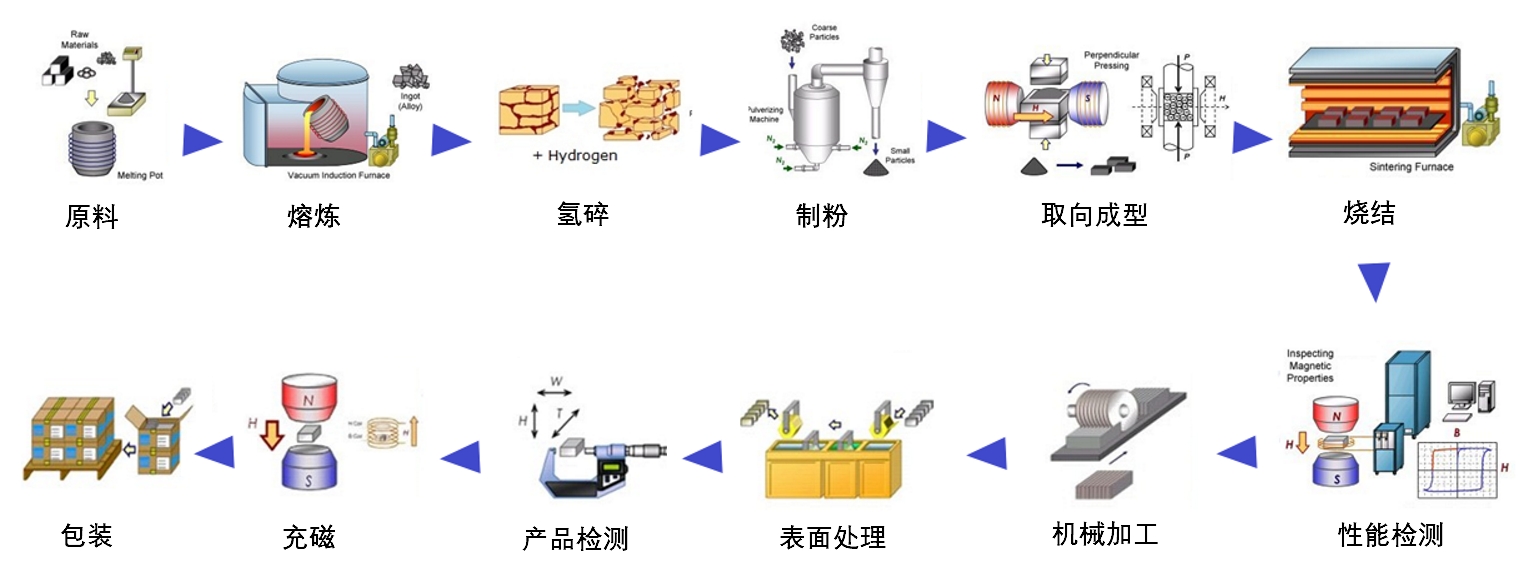

今天，我将带您深入烧结钕铁硼的生产加工，详细解析其从原料到成品的完整工艺流程，揭示其高性能背后的精密制造工程技术。
1. 配料：精准的元素成分控制
生产烧结钕铁硼的第一步是严格的配料。根据目标磁体的性能要求（如剩磁、矫顽力、最大磁能积等），精确计算钕（Nd）、铁（Fe）、硼（B）以及少量添加元素如镝（Dy）、铽（Tb）、钴（Co）、铝（Al）等比例。
2. 熔炼：合金化与组织均匀化
配制好的原料在真空或惰性气氛感应炉中进行高温熔炼。熔炼过程中，通过搅拌等方式确保各组分充分混合，形成均匀的合金熔体。随后，熔体通过甩带工艺被迅速冷却凝固，形成具有特定晶体结构的合金铸片。

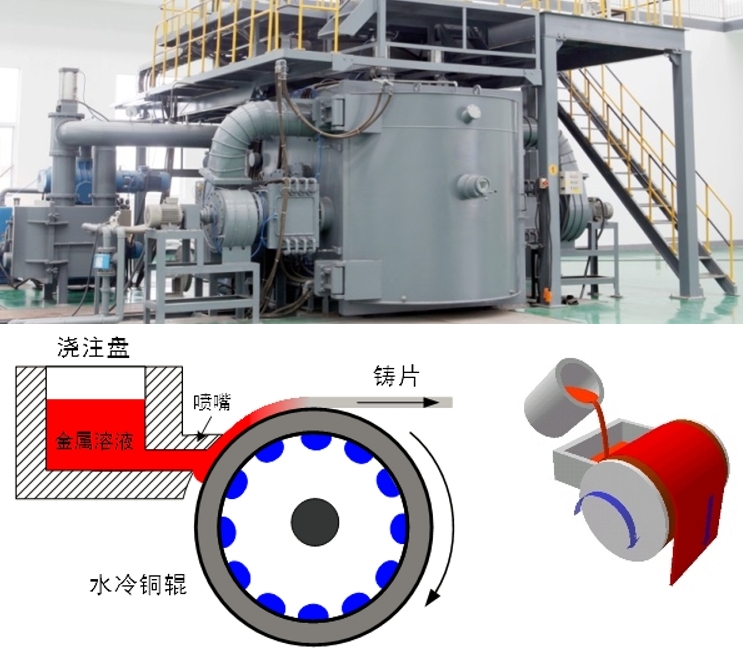

真空熔炼炉与熔炼工艺原理
快速凝固有助于形成细小且均匀的晶粒组织，抑制α-Fe等非磁性相的析出，从而为后续工艺提供良好的微观结构基础。
3. 氢碎（HD）：预粉碎处理
合金锭经过熔炼后，通过氢碎（Hydrogen Decrepitation, HD）工艺进行初步预粉碎。将合金铸片暴露在一定温度和压力的氢气环境中，氢原子会渗透并沿着合金晶界扩散，引起晶格膨胀和内部应力，导致合金块体自行崩裂成较小的颗粒。

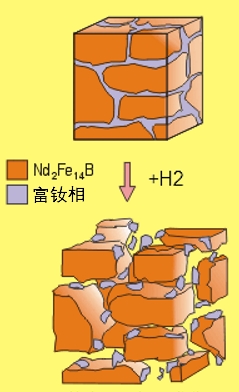

氢碎工艺原理
氢碎不仅实现了合金的初步粉碎，提高后续气流磨的粉碎效率，同时氢原子吸附于颗粒表面，有助于后续磨粉过程中防止粉末氧化。
4. 制粉：制备微米级细粉
经过氢碎的合金颗粒通过气流磨进行精细研磨。气流磨利用高速气流携带粉末颗粒相互碰撞、摩擦，将合金颗粒进一步粉碎至微米级别（通常为3-5微米）的均匀细粉。
粉末的粒度分布、形貌和比表面积对磁体的烧结致密度和最终磁性能有显著影响。细小且粒度分布均匀的粉末有助于在后续压制过程中实现更高的堆积密度和更好的磁晶各向异性。

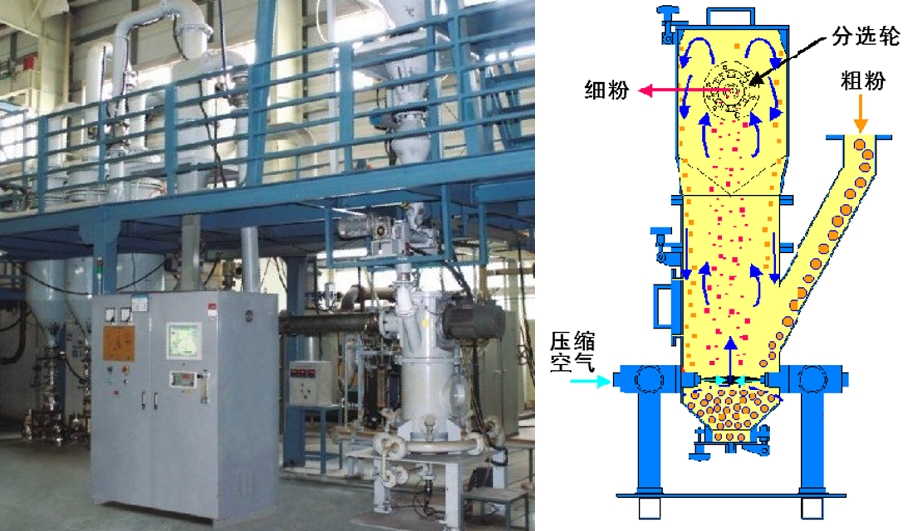

气流磨制粉工艺原理
5. 压制成型（取向）：磁场定向与生坯形成
制备好的微米级粉末被送入成型模具，并在外加磁场作用下进行压制成型。在磁场的作用下，各向异性磁粉颗粒的易磁化方向会沿着磁场方向进行排列（磁场取向）。随后，在保持磁场的同时，通过液压机对粉末施加单向或双向压力，将其压实成具有一定形状和密度的生坯。

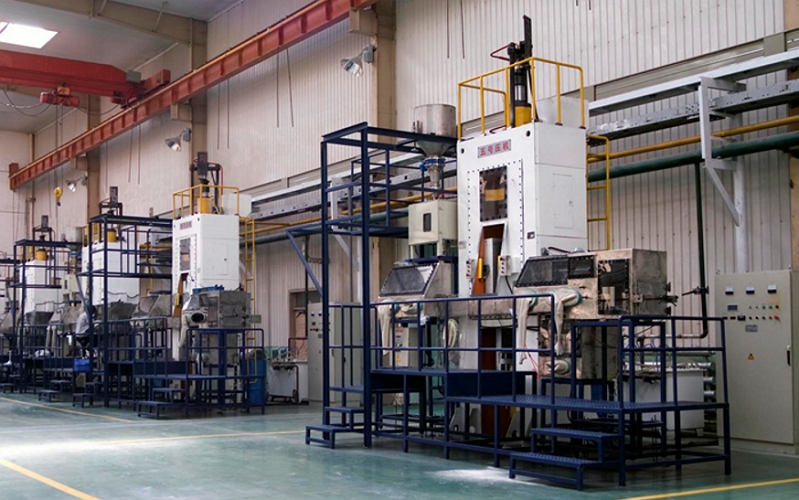

成型工艺压机
磁场取向是赋予烧结钕铁硼高剩磁和高各向异性的关键步骤。取向度越高，最终磁体的剩磁性能越好。压制密度则直接影响烧结致密度。
6. 等静压：进一步提高生坯密度
压制成型后的生坯通常会进行冷等静压处理。将生坯密封后，放入高压腔体，施加各向同性的均匀压力。这有助于进一步提高生坯的密度均匀性和强度，减少内部缺陷。等静压能显著消除压制过程中产生的密度梯度，降低烧结收缩率的不均匀性，从而改善烧结体的尺寸精度和减少裂纹产生。
7. 真空烧结：致密化与组织形成
等静压后的生坯在真空或惰性气氛下进行高温烧结（通常在1000-1100°C）。在高温作用下，粉末颗粒之间发生固相扩散和液相烧结（若存在液相），孔隙逐渐消除，材料密度显著提高，形成致密的烧结体。

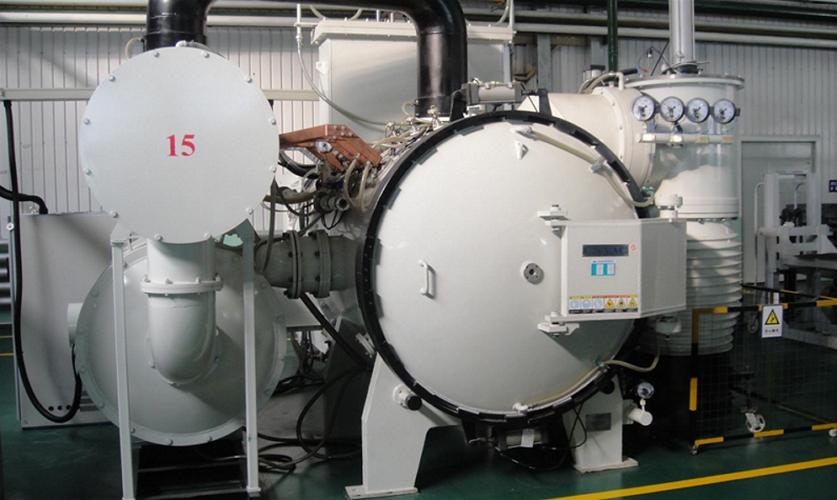

真空烧结炉
烧结是烧结钕铁硼生产中最核心的环节之一，它决定了磁体的最终密度、晶粒尺寸和相组成。
8. 毛坯性能检测：初步评估磁性能
烧结后的磁体毛坯会进行初步的磁性能检测，如剩磁（Br）、矫顽力（Hcj）和最大磁能积（(BH)max）等参数指标，对烧结工艺效果的初步验证，有助于及时发现并剔除不合格产品，确保后续加工的有效性。通常使用磁滞曲线仪进行检测。

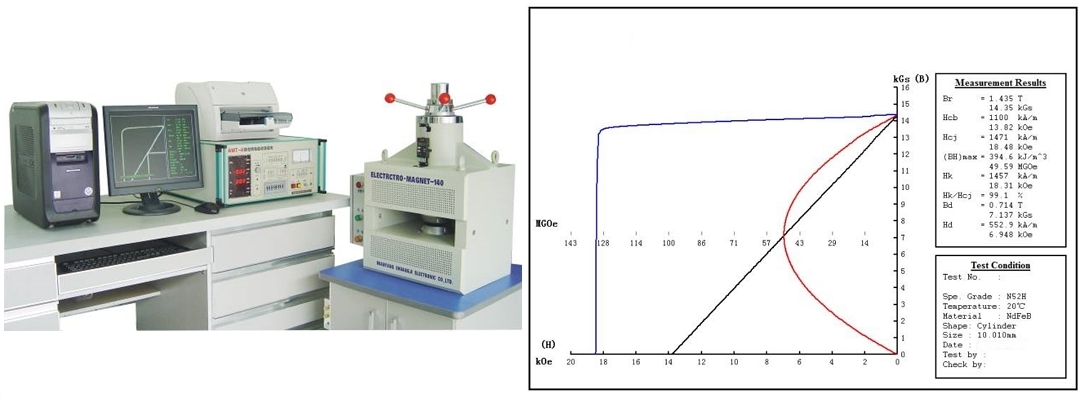

磁滞曲线仪
9. 机械后道加工：精密成型与尺寸控制
烧结后的磁体通常尺寸较大，且表面粗糙。根据客户的最终产品要求，需要进行精密的机械加工，包括切割、磨削、钻孔等。由于烧结钕铁硼材料硬度高且脆性大，通常采用多线切割机、切片机、磨床等精密加工设备进行加工。机械加工精度直接影响磁体的装配性能和应用效果。

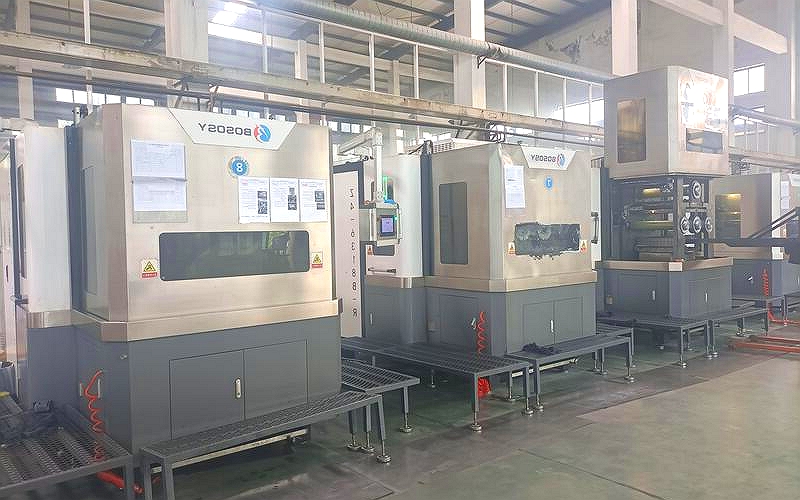

烧结钕铁硼多线切割设备
10. 表面处理：防腐与功能性涂层
烧结钕铁硼磁体极易氧化腐蚀，因此必须进行表面处理以提供保护。常见的表面处理工艺包括镀镍（Ni）、镀锌（Zn）、电泳（Epoxy）、磷化、镀金等。表面涂层不仅能有效隔离磁体与潮湿空气，延长使用寿命，还可以满足特定应用场景的功能性需求。合适的涂层选择取决于磁体的使用环境和客户要求。

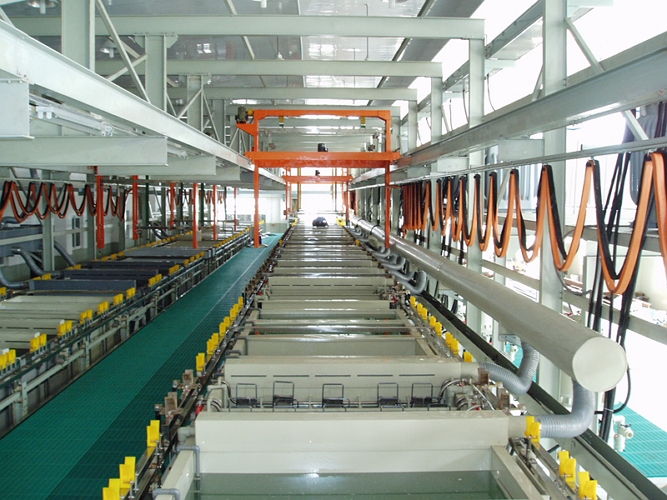

烧结钕铁硼电镀加工线
11. 产品检测：严格的质量把控
经过机械加工和表面处理后，产品会进行严格的外观检测。检查项目包括磁性能（如表面磁场强度、磁通等）、尺寸精度、外观质量、表面涂层质量、防腐蚀性能等，确保所有指标均符合设计要求。产品检测是确保产品符合客户标准和行业规范的重要环节，通常采用目视检查、光学检测设备、精密测量仪器相结合的方式。

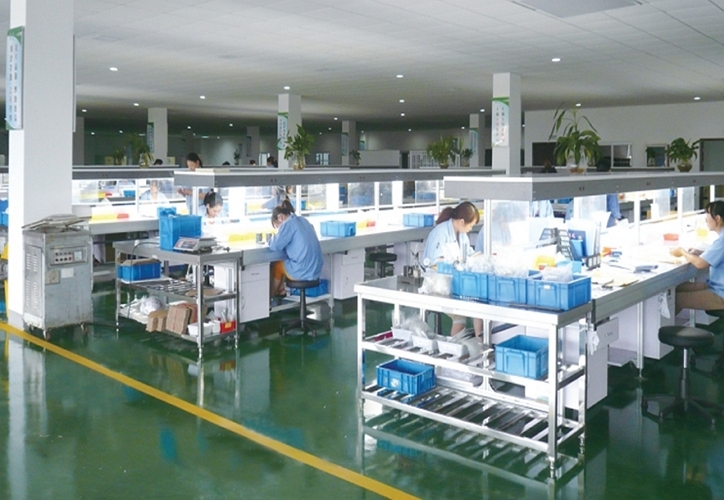

烧结钕铁硼产品检测工序
12. 充磁：赋予强大磁性
在出货前，烧结钕铁硼磁体需要在强磁场下进行充磁，使其达到饱和磁化状态，从而展现出其强大的磁性。根据应用需求，可进行多极充磁、径向充磁等不同充磁方式。充磁是将磁性能“激活”的关键一步。

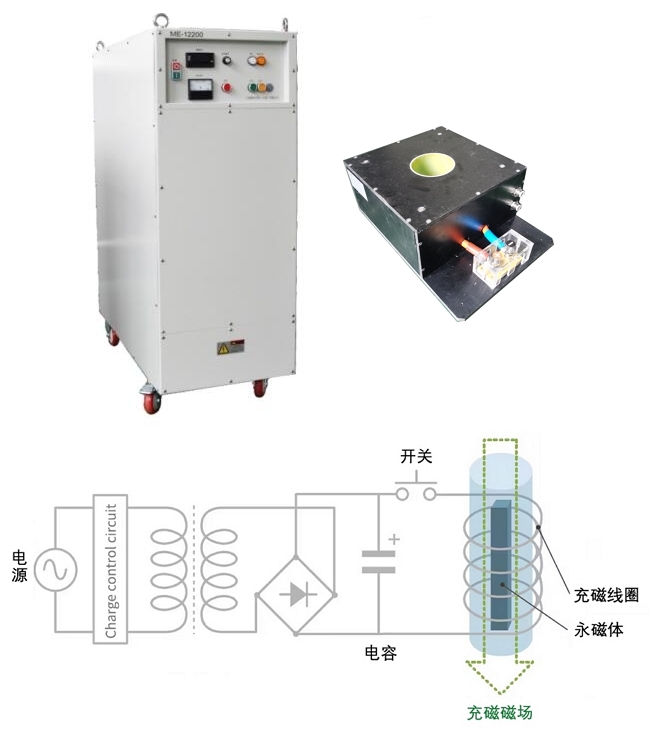

充磁机、充磁夹具与充磁工艺示意图

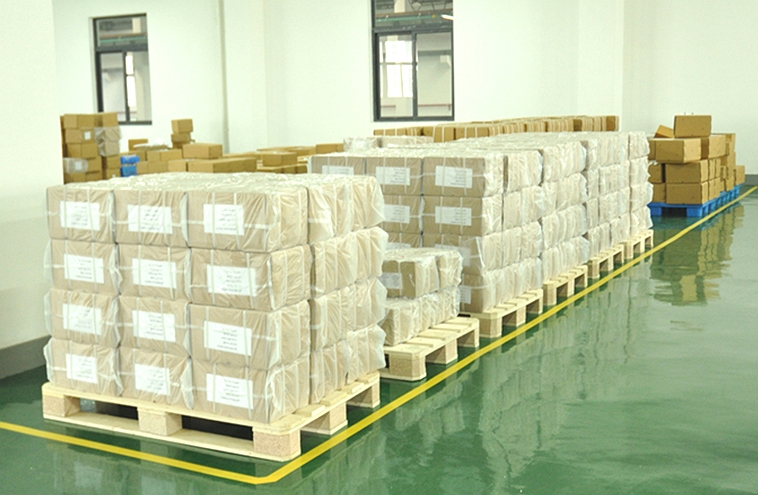

13. 包装出货：安全运输与储存
合格的烧结钕铁硼磁体将使用各类纸盒、泡沫塑料、塑胶、纸箱等包覆材料进行装箱包装。为避免在运输过程中对其他设备造成干扰或磁体之间相互吸引损坏，还会使用铁片等进行隔磁屏蔽。完善的包装有助于保护磁体免受损坏，确保产品经过物流运输安全交付终端用户。
总结：钕铁硼磁钢，科技与工艺的结晶
高性能烧结钕铁硼磁钢的制造，是材料科学、冶金工程、机械加工等多学科交叉融合的成果，每一步都蕴含着严谨的科学原理和精湛的工程技术。正是这些精密的制造环节，赋予了烧结钕铁硼磁钢卓越的性能，使其在现代高科技领域发挥着举足轻重的作用。
