“在距离3mm的位置，这块磁铁的磁场强度大概有多少高斯？” 在产品研发中，无论是设计霍尔传感器开关，还是搭建精密吸附结构，工程师们总会遇到这个直击灵魂的问题。磁场看不见摸不着，如果仅凭经验估算，轻则性能冗余、成本高企，重则设计失败、项目延期。
那么，有没有办法不需要打样，就可以快速预估一块磁钢的磁场表现呢？当然有！今天，我们就为各位大家分享从“快速估算”到“精确仿真”的实用计算方法。
一、 快速上手：近似计算公式——便捷估算磁场
对于标准简单形状的永磁材料，在没有复杂外部磁路影响的“单体”状态下，我们可以使用近似公式来快速估算其轴线上的磁场强度。这就像是工程师手边的“计算器”，虽然不能处理所有复杂情况，精确度也有不足，但用于简单应用初步评估和可行性分析已绰绰有余。
以最常见的方块、圆柱、圆环形钕铁硼、钐钴和铁氧体磁铁为例，计算其磁化方向上中心轴线上任意一点（距离表面z）的磁场强度B(z)的近似计算公式如下：

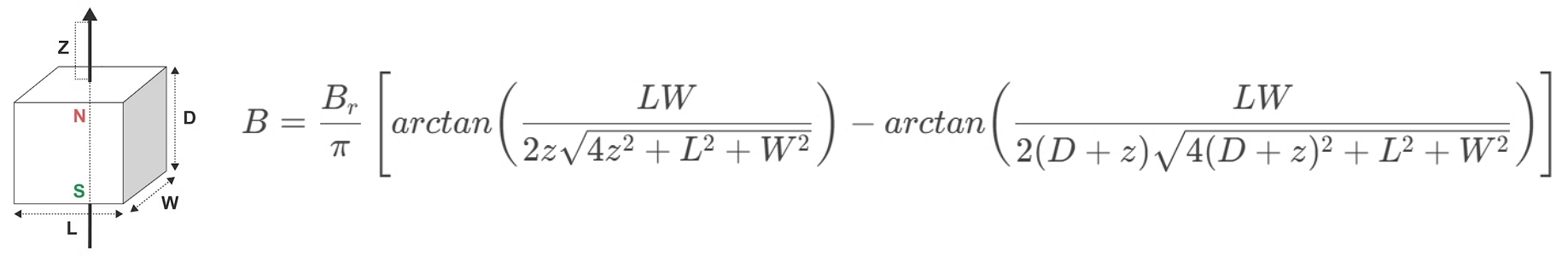

1）方块形磁铁
Br: 磁铁的剩磁，D: 磁铁磁化方向的厚度，L: 磁铁的长度，W：磁铁的宽度，z: 测量点到磁铁表面的距离（当z=0时，计算出的就是中心点的表磁）

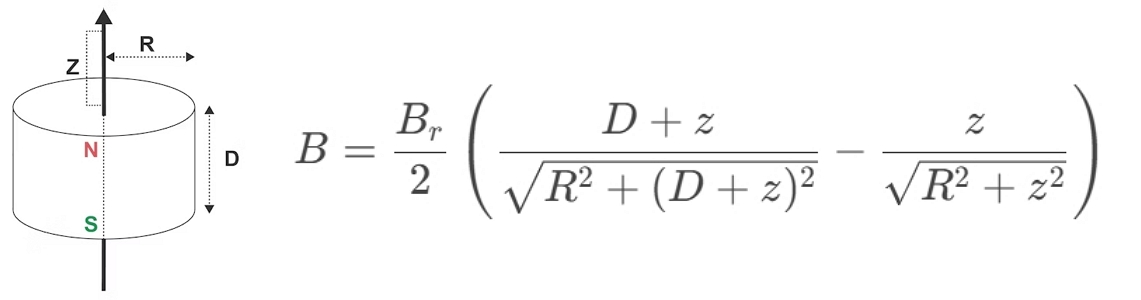

2）圆柱形磁铁
Br: 磁铁的剩磁，D: 磁铁磁化方向的厚度，R: 磁铁的半径，z: 测量点到磁铁表面的距离（当z=0时，计算出的就是中心点的表磁）

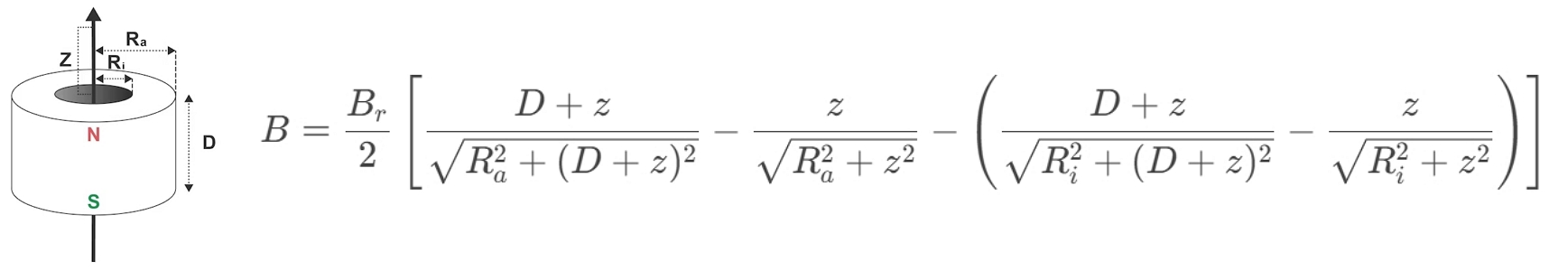

3）圆环形磁铁
Br: 磁铁的剩磁，D: 磁铁磁化方向的厚度，Ra: 磁铁的外半径，Ri : 磁铁的内半径，z: 测量点到磁铁表面的距离（当z=0时，计算出的就是中心点的表磁）

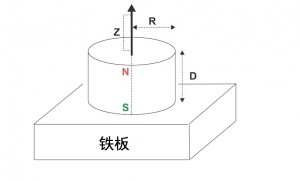

4）磁铁吸附铁板
使用上述三个公式，D项带入2D进行计算，其他参数不变。
二、 精准打击：有限元仿真（FEA）——模拟真实的磁场空间
当你的设计变得复杂时，计算公式就显得力不从心了。比如，磁铁不是标准形状？特定位置和方向的磁场强度？磁铁被装配在铁壳里？多个磁铁之间的相互作用？这时，我们就需要祭出“终极武器”——有限元分析（Finite Element Analysis, FEA）仿真软件。
市面上主流的电磁仿真软件（如Ansys Maxwell, COMSOL Multiphysics, FEMM）可以构建一个与现实世界高度一致的“数字孪生”模型。工程师可以在软件中：
• 自由建模：创建任意形状的磁铁、导磁体（如纯铁、电工钢）和气隙。
• 精确赋材：为每个部件赋予准确的材料属性，比如为钕铁硼磁钢定义其退磁曲线（B-H curve）。
• 求解分析：软件会将整个模型“网格化”，分解成数以万计的微小单元，然后基于麦克斯韦方程组进行迭代求解，最终得出整个空间内的磁场分布。

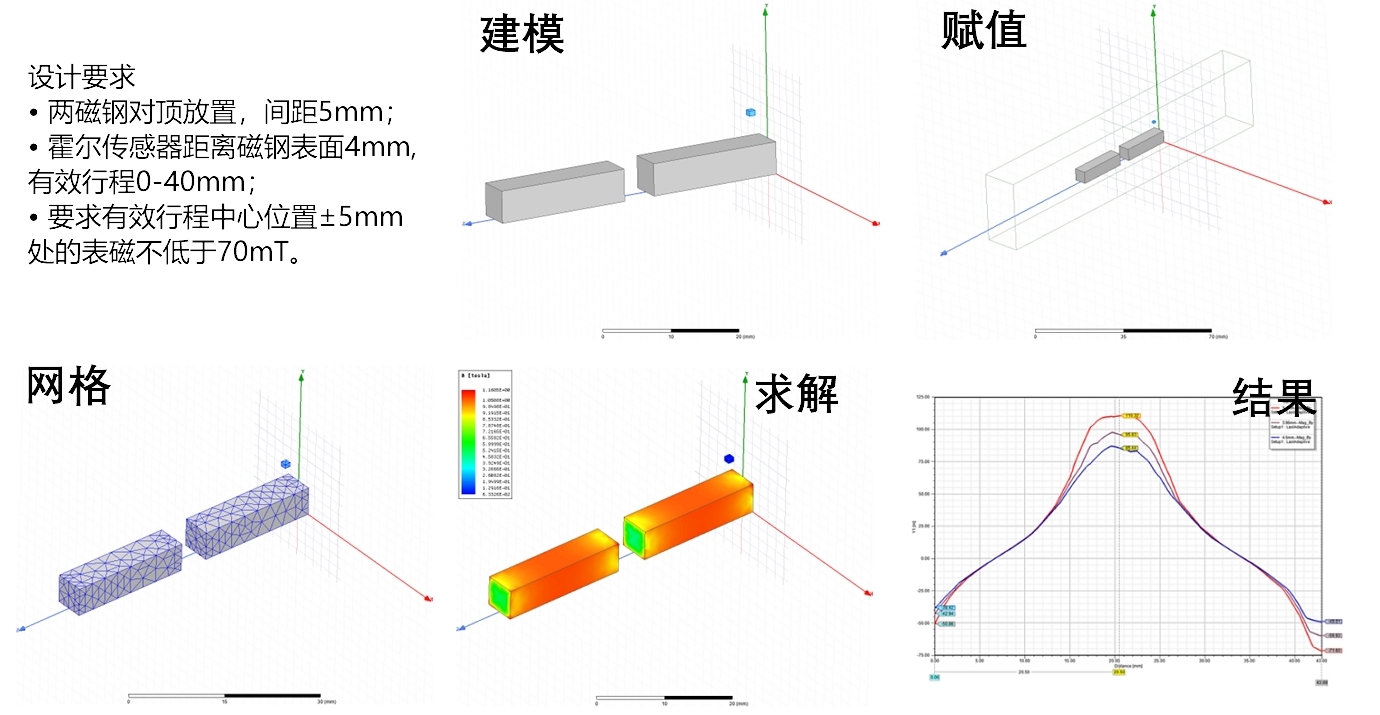

Ansys Maxwell有限元电磁仿真（FEA）计算过程示意图
FEMM有限元电磁仿真磁铁磁场强度分布图

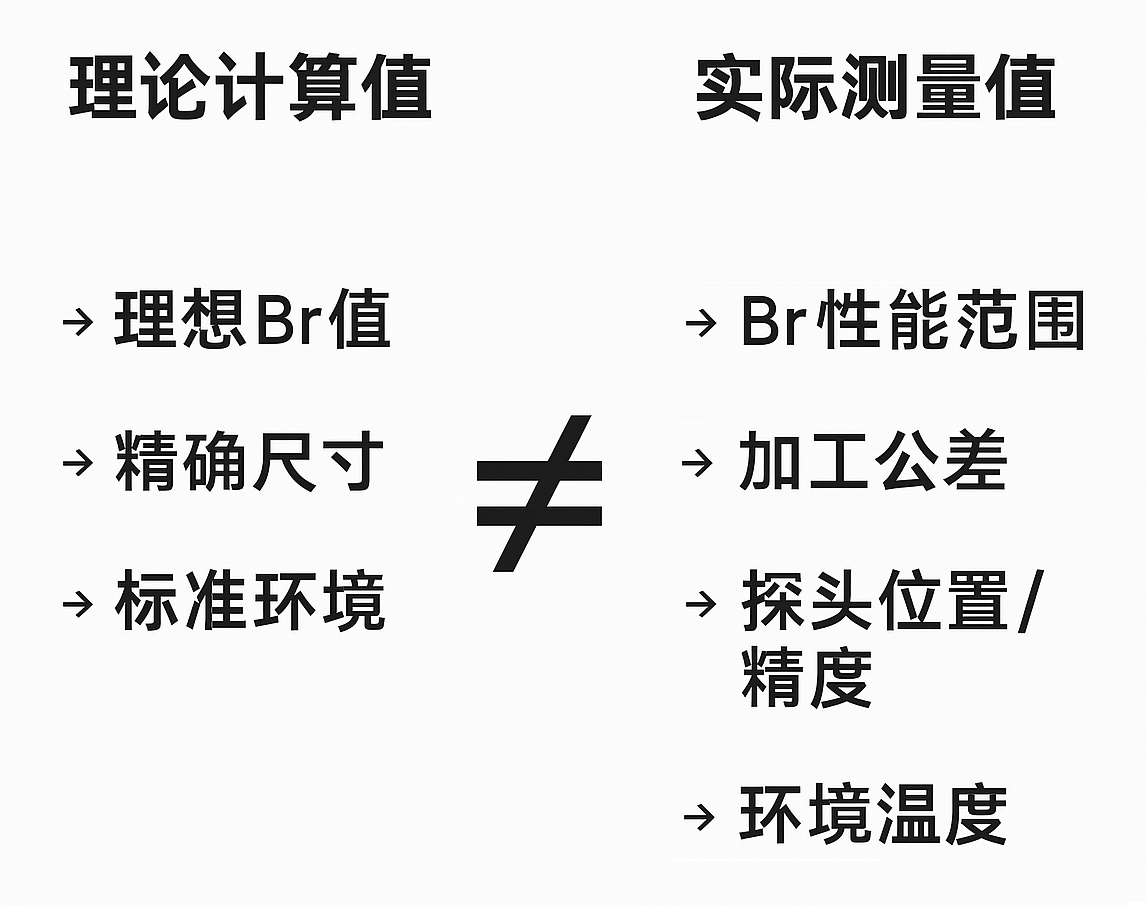

三、 理论与现实：为什么计算值和实测值总有偏差？
“我用公式算出来表磁是4000高斯，为什么用高斯计一测只有3800高斯，是磁铁的问题吗？” 这是许多工程师在完成计算后遇到的困惑。理论计算值与实际测量值之间存在偏差是正常的，主要源于以下几个方面：
• 材料性能偏差：我们计算时用的Br值通常是该牌号的典型值或中值。但实际生产的每一批次永磁材料，其性能会在一个标准公差范围内波动。
• 尺寸加工公差：图纸上的D10x5mm，实际产品可能是D9.95x4.98mm。这些微小的尺寸变化，尤其对于长径比较小的磁铁，会显著影响其表磁。
• 测量误差：高斯计探头的精度、探头是否与磁铁表面完全垂直紧密贴合、测量点是否精确位于几何中心，甚至高斯计探头的厚度，这些因素都会引入测量误差。
• 环境温度影响：钕铁硼等磁铁的磁性能对温度比较敏感。计算时通常基于室温（20℃），如果实际测量环境温度偏高，测得的表磁就会偏低。
因此，我们要理性看待计算结果：计算值是设计的理想基准，实测值是产品的实际表现。一个优秀的工程师会在设计时预留合理的安全余量，以应对这些不可避免的“理论与现实”差距。
总而言之，无论是快速便捷的计算公式，还是精准强大的有限元仿真，都是现代工程师进行磁性产品设计开发的宝贵工具。掌握它们，能让你在项目初期就洞察先机，有效避免返工，降本增效。
当然，磁场计算尤其是仿真分析，背后需要深厚的电磁学知识和丰富的磁科技工程实践经验。如果你正被复杂的磁路设计所困扰，或希望在选型阶段就获得可靠的磁场性能预测数据，不妨直接与我们联系。我们专业的工程师团队很乐意为您提供从计算、仿真到选材、打样的一站式技术支持。
想更深入了解磁铁的性能或如何选择合适的磁铁吗？可以参考[永磁材料选择指南]
如果你有具体问题，或者需要定制磁铁解决方案，欢迎联系我们！我们很乐意帮你找到答案。
