一、钕铁硼在海水里，到底怎么锈
先说一个反直觉的实验结果。
有研究发现，钕铁硼在中性氯化钠溶液中的腐蚀性并不是“越咸越强”，而是在约0.5 mol/L附近达到峰值。盐浓度继续升高后，溶解氧减少，阴极反应反而受到限制。
海水的盐度，恰好接近这个区间。
01富钕相：材料里的那个软肋
烧结钕铁硼不是均匀合金，而是三相共存：作为主相的 Nd₂Fe₁₄B、包围它的富钕晶界相、以及富硼相。
这三相的腐蚀速率不在同一个数量级上。有研究把三个单相分别熔炼出来，在硫酸中测腐蚀速率，富钕相比纯铁高出几千倍。海水里没有这么悬殊，但排序一样。
于是磁体内部天然存在一个电偶。主相是阴极，富钕相和富硼相是阳极，以薄层状包裹在主相晶粒周围, 主相面积远大于富钕晶界相，天然形成"大阴极、小阳极"结构。
大阴极配小阳极——这是电化学腐蚀中最不利的阴阳极面积比，电流全部挤在极小的阳极区域，阳极电流密度成倍抬高，溶解被进一步加速。
麻烦的是，这个结构不是可以优化掉的缺陷，而是高矫顽力的前提：矫顽力要高，就得用连续的富钕晶界相把磁性晶粒逐颗隔开——而这层晶界相，正是腐蚀最先下手的地方。
简单说，磁体内部自己先打起了内战。

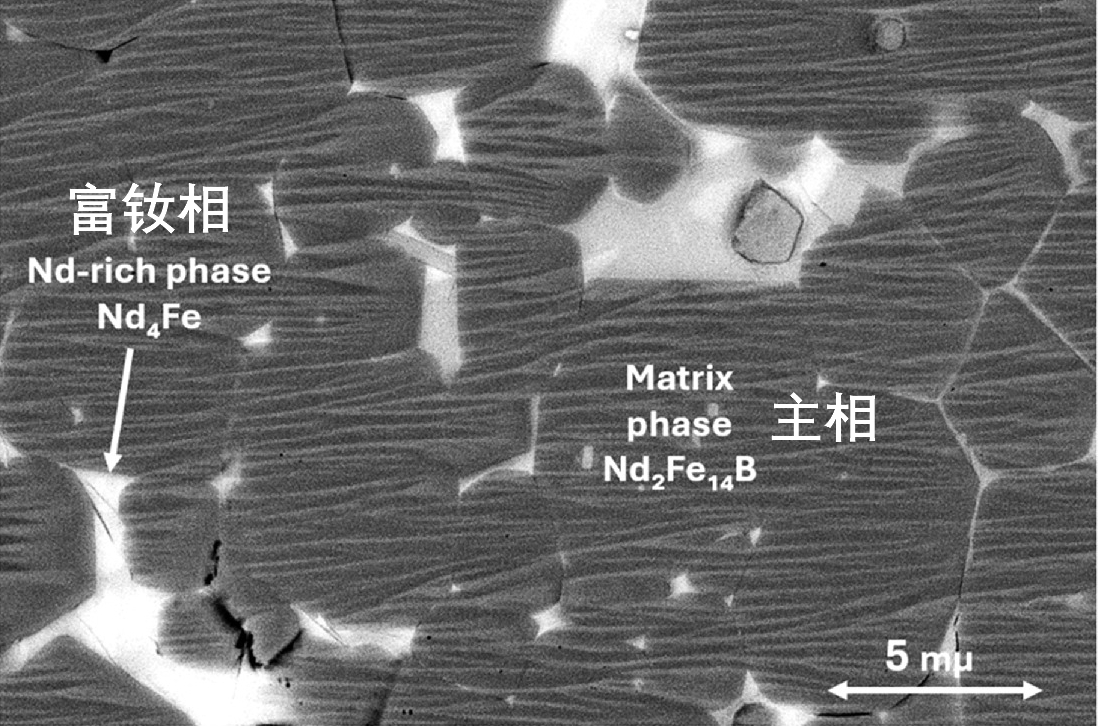

扫描电子显微镜 (SEM) 成像的烧结钕铁硼磁体的典型微观结构。
02从针孔到粉化
海水里的腐蚀是这样推进的。
烧结磁体表面总有微观缺陷——裂纹、夹杂、气孔。氯离子在这些位置富集，穿透表面的空气氧化层；溶出的金属离子随即水解，局部pH持续下降，生成可溶的氯化铁和氯化钕。
腐蚀和溶解形成自催化循环，点蚀由此启动。
接着，晶间腐蚀从蚀坑坑壁向内扩展，主相晶粒沿晶界开裂、从表面脱落，剥完一层，露出新鲜的下层——然后一切重新开始。这个过程有个专门的名字：逐层腐蚀。
还有一条更隐蔽的路径。阴极析氢过程中产生的氢原子，一部分会被主相晶格吸收，造成局部点阵膨胀和应力集中，主相晶粒成片脱落——这个现象叫"阴极粉化"。

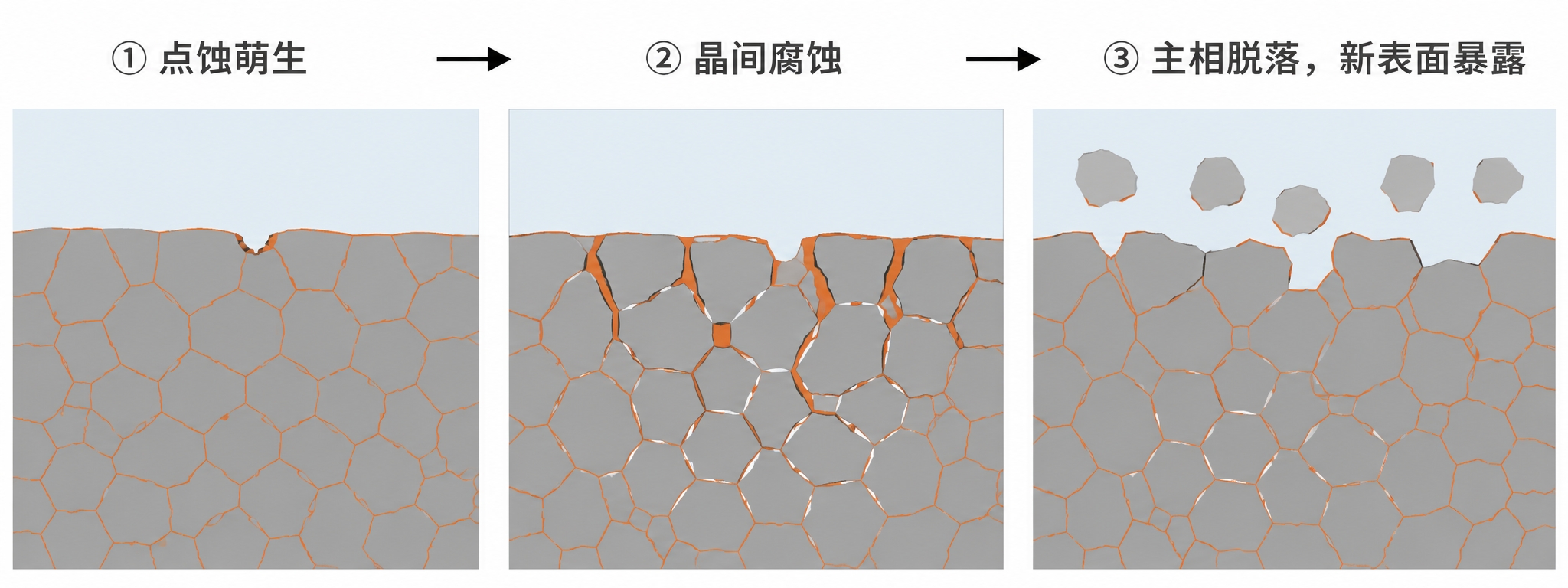

逐层腐蚀过程示意图
二、常规镀层，在海水面前
镀层通常按材质介绍：镀锌便宜、镀镍通用、环氧耐蚀、派瑞林高端。这个排法在镀层完好时是对的，在镀层出现薄弱点时会有差异。
按失效方式分，只有三类。
第一类，阴极性金属镀层，Ni-Cu-Ni采用多层结构，通过不同材料分工减少缺陷传播，因此成为目前的主流电镀体系，但镍的电位高于基体。
一旦出现针孔：镍层是大面积阴极，孔底裸露的基体是极小面积阳极。同一个机制，在材料内部演过一遍，现在镀层上重演。腐蚀不会铺开，它会集中在那个点上向下打洞。

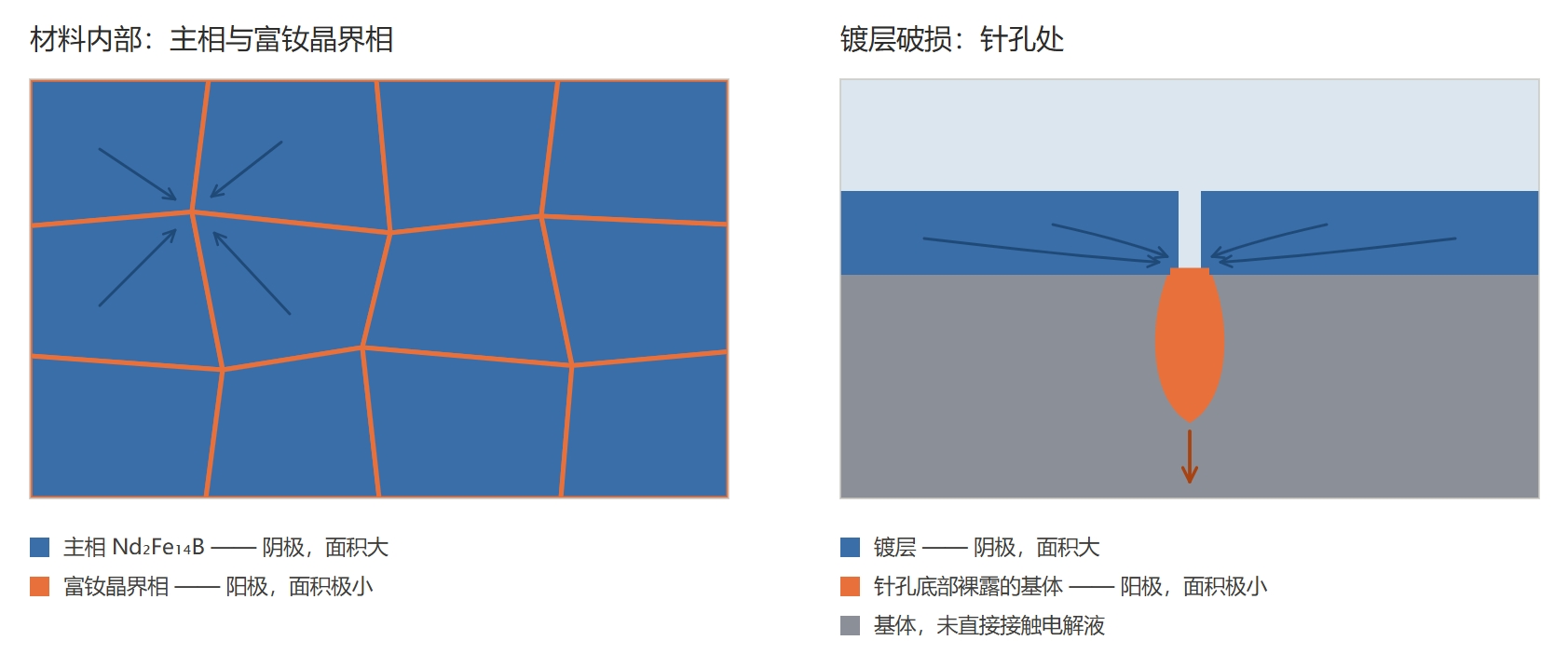

钕铁硼腐蚀过程阴极阳极对比图（蓝色为阴极，橙色为阳极，灰色为基体，箭头为电流方向）
开篇那句“镀镍的有时候比不镀的先锈穿”，说的就是这一类。
总失重或许更小，但失效反而更早——因为决定磁体是否报废的，不是丢了多少材料，而是有没有被锈穿。
薄弱点最常出现在棱角——电镀的边缘效应决定了那里镀层最薄。国标索性把镀前倒角写成了工序要求：与其指望镀层盖住尖角，不如先把尖角磨掉。

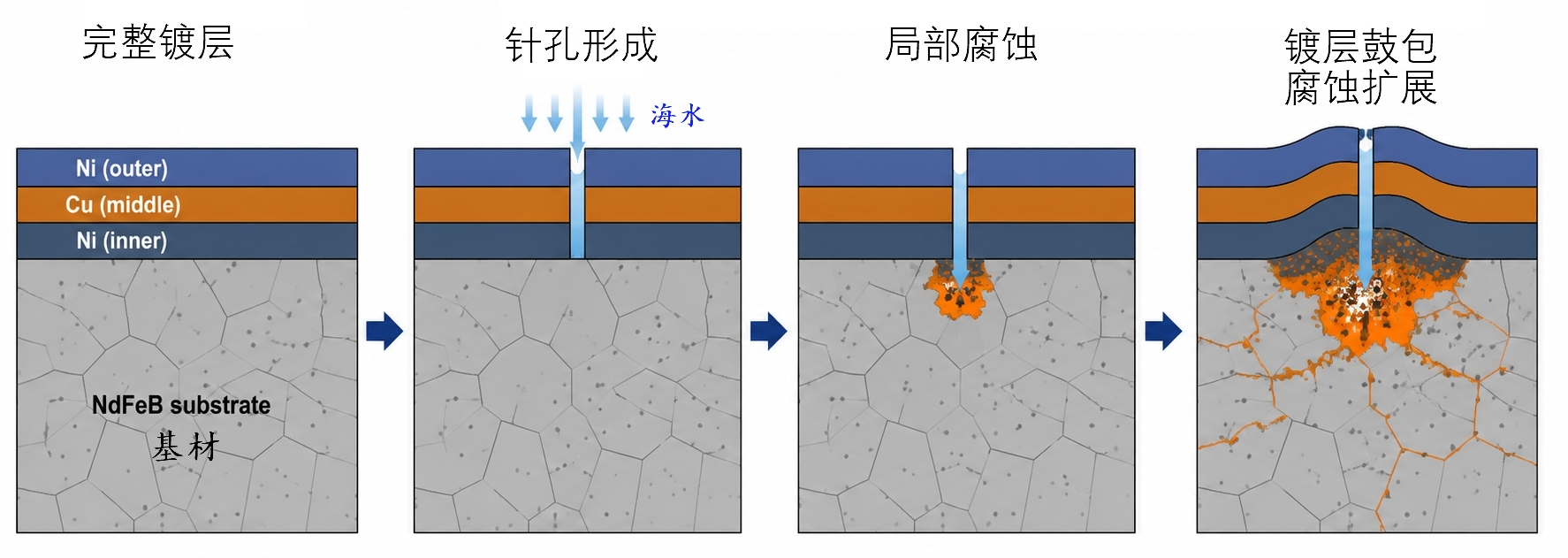

钕铁硼磁体腐蚀路径示意图
第二类，阳极性金属镀层，以锌为代表。锌的电位低于基体，破损后它优先腐蚀、牺牲自身来屏蔽基体。但常规电沉积得到的锌层不够致密、孔隙较多，所以锌和铝镀层都必须做钝化处理。
锌的短板也很直白：在盐水中会降解。铝则兼具屏蔽作用和一定的牺牲阳极作用，但腐蚀介质一旦穿透，下面的基体照样发生电偶腐蚀。
第三类，绝缘有机涂层，环氧和派瑞林。它们不导电，不参与电偶，靠的是物理阻隔。
环氧的麻烦在固化环节：微孔和裂纹会形成通道，所以工程上通常采用填料增强的复合体系。它耐蚀，但抗冲击较差。
派瑞林靠化学气相沉积成膜，不受视线遮挡，能覆盖复杂形状和微孔，膜薄且均匀，典型厚度只有2~8 μm。代价是成本较高，且膜层较薄，对机械划伤较敏感。

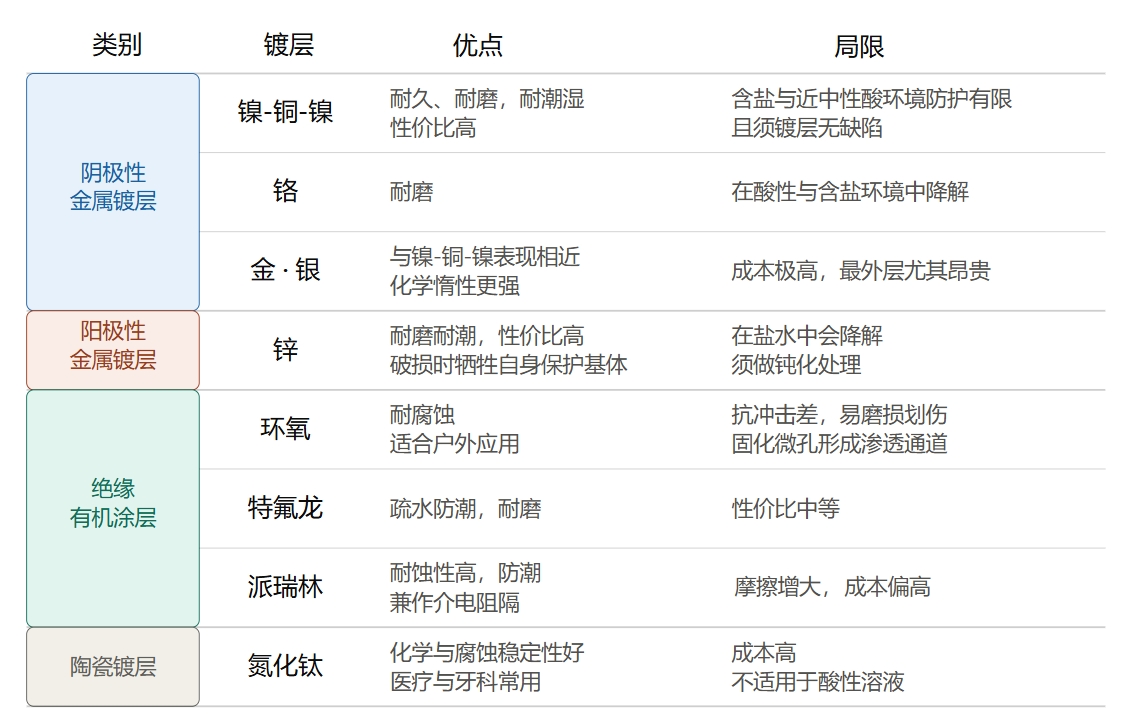

常规镀层按失效方式分类的优点与局限对照表
工程上比较不同镀层的耐蚀能力，靠的是盐雾试验。但盐雾试验只能告诉你“看起来怎么样”，却回答不了“掉进海里能撑多久”。
那真泡下去，会发生什么？
三、把镀层拿掉：黑片磁体的盐水浸泡试验
前两节讲的是材料和镀层，现在看无镀层黑片磁体泡在盐水里是什么情况。
结论一：腐蚀开始得很早。
国标体系里唯一直接回答“泡在盐水里能撑多久”的数字，来自转化膜。
国标GB/T 40793《烧结钕铁硼表面涂层》里，盐水浸泡试验那一列几乎全是空白，只有磷化和锆化两种转化膜有指标——2小时。
转化膜不是最终防护层，它主要用作喷涂和电泳的底层，也用作工序间防锈，几乎没有厚度可言。
连这样接近零厚度的一层，国标给的合格线也只有2小时——无镀层黑片磁体只会更早。
结论二：进行得很慢，但从不减速。
另一头是实验室的浸泡试验。有一项针对烧结钕铁硼的研究，把磁铁浸泡在3.5% 氯化钠溶液中，泡满60天，试样表面布满蚀坑和裂纹，但没有解体——仍然是一块可以拿去测退磁曲线的磁体。
值得看的是质量损失曲线的形状：它和浸泡时间的平方成正比。
泡得越久，质量掉得越快——剥完一层露出的新表面，和开始一样新鲜，腐蚀不仅不会停止，反而会加速。
结论三：真正流失的是性能。
海水属于近中性含氯环境，阳极是晶界处的富钕相。腐蚀先掏空晶界，晶粒失去依附整颗脱落——剩磁的下降主要来自主相的这种直接流失。
有意思的是，长期浸泡后，内禀矫顽力几乎没有变化，而磁感矫顽力、磁能积和退磁曲线方形度却明显下降。
这说明真正先发生变化的，不是材料本身的抗退磁能力，而是表层组织已经开始影响磁化过程。
约90%的剩磁损失来自基体相流失，剩下约10%来自表面结构劣化。
结论四：充过磁的磁体，腐蚀更快。
这是一条很少被提及但有明确机理的结论：磁体在已充磁状态下测试时，腐蚀显著加速，开路电位更负、腐蚀速率更高。
至于为什么会这样，目前仍存在多种解释，包括氧的顺磁性、磁流体效应以及双电层变化等。

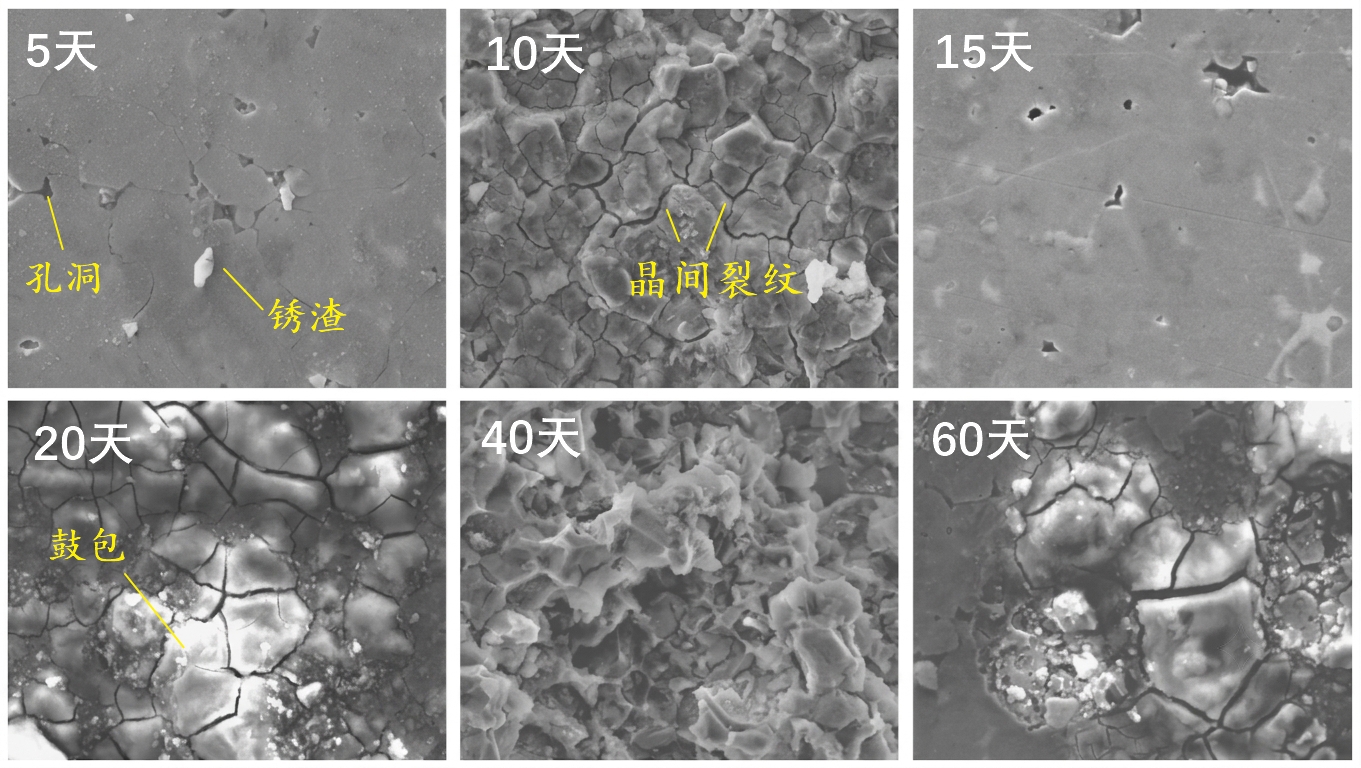

钕铁硼无镀层磁体长期盐水浸泡试验不同阶段表面腐蚀状况SEM微观图像（图源：Long-term effects of electrochemical corrosion on magnetic properties of sintered NdFeB magnets. JMM, 2021）
四、工程上怎么处理
单靠一层镀层，解决不了海水。
前面四节都在算一块磁体能撑多久。工程上的答案是：不让它撑。
水下推进领域普遍采用永磁联轴器来回避深海动密封难题：暴露在海水中的外转子整体环氧灌封或注塑包覆，内外之间用隔离套做静密封，泄漏路径就被消除了。
与其寻找一种泡在海水里也不会锈的镀层，不如在设计时就让磁体根本不接触海水。
结语
回到开头那个问题：把磁铁扔进海水里，它能撑多久？
撑不了多久。
黑片两小时腐蚀就开始；泡满六十天虽然还没解体，磁能积已经掉了一到两成。
有镀层能久一些，但真正决定寿命的，从来不是镀层有多厚，而是第一处薄弱点什么时候出现。
想更深入了解磁铁的性能或如何选择合适的磁铁吗？可以参考[永磁材料选择指南]
如果你有具体问题，或者需要定制磁铁解决方案，欢迎联系我们！我们很乐意帮你找到答案。
发布时间: 26-08-14
