对永磁产品来说，磁场几乎决定一切：电机的输出、传感器的精度、扬声器的音质，背后都是磁场在作用。
但磁场偏偏是一种肉眼看不见的东西：你能看到磁体的尺寸、形状、外观，却无法用眼睛判断磁场强不强、匀不匀。
这就引出一个看似简单、实则贯穿整个工程应用的基本问题：磁场怎么“看”？
回答这个问题，要从磁场本身的特性说起。
一、磁场，为什么总让人觉得神秘？
磁场和电场一样，都是一种物理场——是描述空间中电磁相互作用的物理实体。
简单说，它是磁体或电流在其周围空间中产生的一种特殊物理状态，任何一个铁磁性物体（如铁钉）进入这个空间，都会受到磁力的作用。工程上通常用磁感应强度（B）来描述磁场的强弱，单位是高斯（Gauss）或特斯拉（Tesla）。
磁场听起来抽象，但它的作用其实非常直接：你把两块磁铁靠近，它们隔空相吸或相斥——中间那段看似空无一物的空间里，磁场正在发挥作用。
从电机、扬声器到硬盘、传感器、医疗设备，磁场的应用早已无处不在，可它偏偏是个抽象到让人犯难的概念。
与电流沿导体流动不同，磁场往往分布在整个空间中，不会完全局限在某个固定区域内，分布形态也极不规则。哪怕沿着导磁体传导，也总有一部分要“渗透”出去，这就是工程师头疼的漏磁。如果遇到多极、异形、复杂磁路结构，磁场分布就更加难以预测。
看不见，又飘忽不定——这正是磁场那层“神秘色彩”的由来。而工程的现实，偏偏又要求我们把这层神秘看得明明白白。

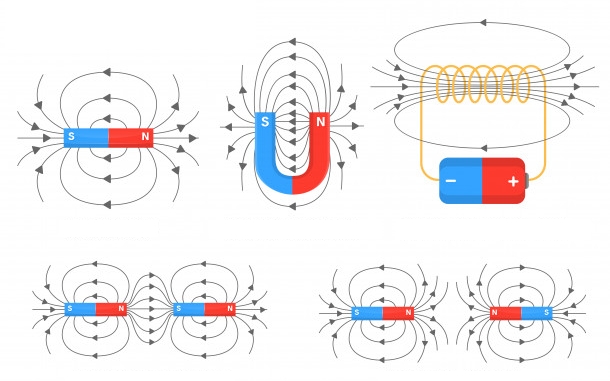

各种形态的磁场分布示意图
二、磁场的几条基本规律
磁场虽然看不见，但并非无章可循。它的行为遵循几条基本规律，这些规律既是认识磁场的钥匙，也是磁路设计的根本依据：
• 磁力线闭合定律：磁力线在磁体外部由N极指向S极，在磁体内部由S极返回N极，形成闭合回路。这一规律可以追溯到高斯磁定律——自然界中不存在磁单极子。
• 同极相斥、异极相吸：相同极性相互排斥，不同极性相互吸引——正是这种相互作用，决定了磁场分布的整体形态。
• 磁阻最小原则：磁通倾向于沿磁阻较小的路径闭合。这也是为什么导磁材料（如硅钢、纯铁）常被用来引导磁场分布、构建磁路。
理解了这几条规律，才有可能进一步“看见”磁场——无论是用图形描述它，还是用工具显形、用仪器测量。
三、先给磁场画一张“地图”：磁力线与云图
既然磁场看不见，人们索性给它画了张"地图"，最经典的就是磁力线。
磁力线很像登山地图上的等高线：等高线本身在山上并不存在，却能让你一眼读懂哪里陡、哪里缓。磁力线也是如此——它本身不是实物，但顺着线的方向就是磁场的方向，线越密的地方磁场就越强。
前面提到的三条基本规律，在磁力线图上都能被直观地呈现：闭合回路看得见，同异极吸斥看得见，磁通沿导磁体走的趋势也看得见。
磁力线提供了磁场方向的直观图像，但工程师还想看到磁场强度的分布——于是有了磁场云图。
云图把磁感应强度按数值大小涂成红蓝渐变的色块：红色代表强、蓝色代表弱，整片空间的磁场强弱分布一目了然。在电磁仿真软件中，磁力线和云图常常同时呈现，一个看方向，一个看强度，二者互补。

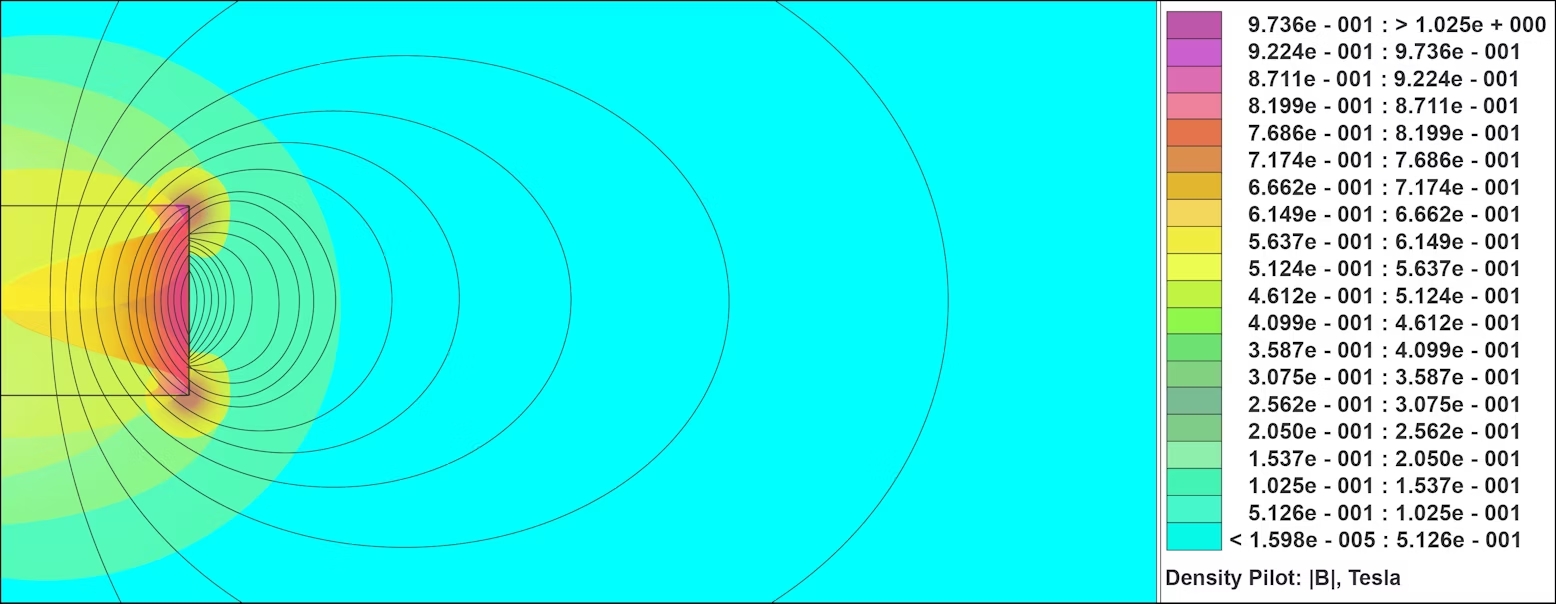

磁场云图与磁力线分布示意图
无论是磁力线还是云图，都是描述磁场的“语言”，但它们终究只是人们构建出来的模型。
四、最朴素的"显形术"：铁粉与观察片
那么，在真实世界中，人们又是如何让磁场“显形”的呢？最经典的方法，就是利用铁粉观察磁力线分布。
白纸下放一块磁铁，撒上一些铁粉，轻轻一敲，铁粉会沿磁场方向排列成一道道曲线，勾勒出磁场的大致分布形态。
原理很简单：每粒铁粉都会被磁场磁化，并沿着磁场方向首尾相吸，串成长链。直到今天，这仍是物理教学中演示磁场分布最直观的方法之一。
使用铁粉显示磁场示意图

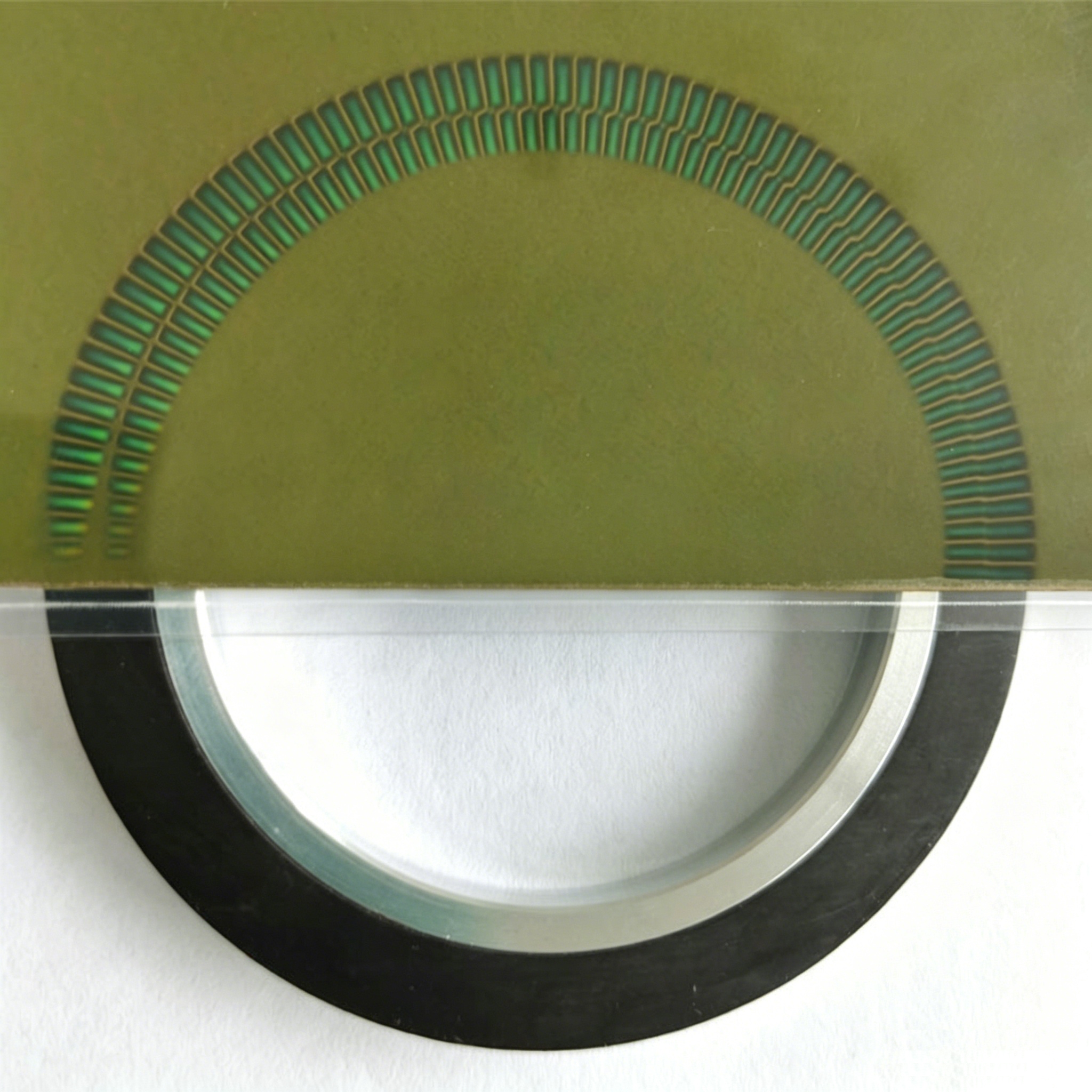

后来又有了更方便的磁极观察片——往多极磁环上轻轻一贴，膜面立刻浮出明暗条纹，磁极有几个、边界在哪儿，瞬间可以看得一清二楚。
磁极观察片显示磁场示意图
这类工具虽然简单直观，但有个共同的短板：它们只能“定性”的显示磁极的数量、位置和形状，却无法“定量”体现强度数值和矢量方向，更给不出可追溯的数据。
对现代永磁工程的认知与品控要求而言，仅靠“看一眼”远远不够——还需要“算出来”和“测出来”。
五、用数学"预见"磁场：电磁仿真
先说“算出来”，也就是利用电磁仿真软件预测磁场分布。
它的思路，有点像天气预报：将磁体和周围空间划分为大量有限元网格，再基于麦克斯韦方程进行数值求解，最终生成整片“磁场天气图”，以云图、磁力线或矢量图等形式呈现。工程师在设计环节就能提前预判磁路表现，显著降低试错成本。常用的电磁仿真软件有 Ansys Maxwell、COMSOL、JMAG等。

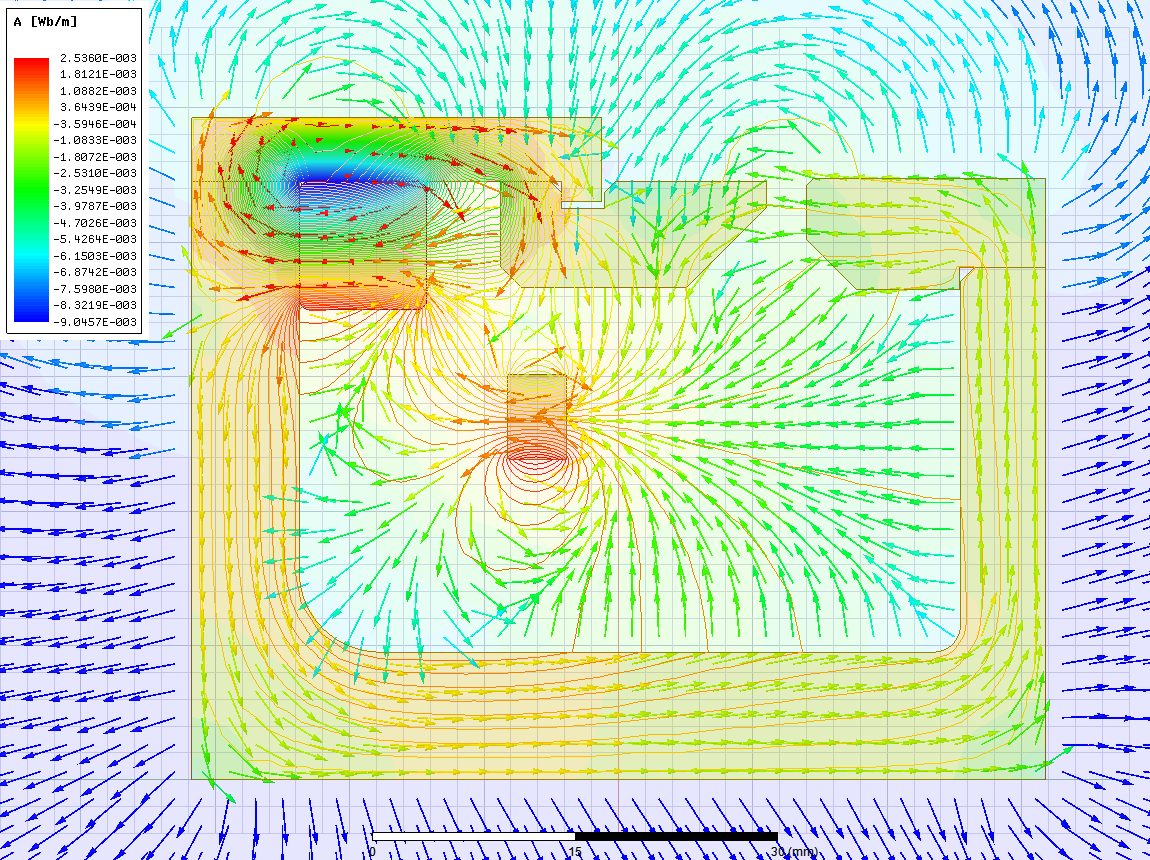

Ansys Maxwell电磁仿真磁场分布示意图
但仿真终究是“理想天气”下的预报：它默认材料完全一致、尺寸分毫不差、装配严丝合缝。而真实生产和实际工况中，磁铁性能有批次波动，加工有公差，再加上工作环境的复杂多变——预报再准，也得推开窗看看真实的天。仿真负责“预见”，实测才能“验证”。
【延伸阅读】 如果你想深入了解电磁仿真的具体应用，可以点击阅读我们之前的文章：《永磁体电磁仿真设计指南》
六、把磁场“测准”：专业磁性检测设备
要获得准确可量化的磁场数据，就需要借助专业磁性检测设备。
高斯计是最常见的磁场测量工具，使用很简便：把霍尔探头靠近磁铁表面，就可以立刻显示某一点的磁感应强度。
高斯计适合即时测量磁铁表面特定位置的磁场数据，缺点也很明显，就是只能测量探头所在位置某一方向上的磁场强度，无法体现磁场的全貌。
高斯计检测示意图

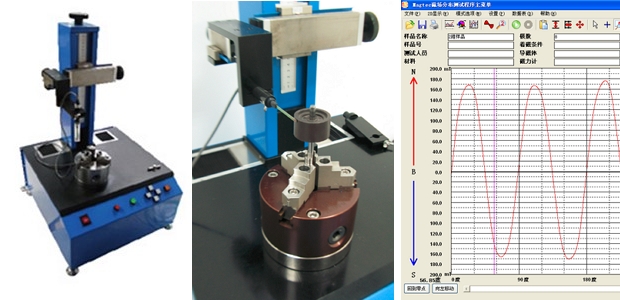

磁场测试仪则把测量从“一个点”扩展到“一条线、一个面”。探头沿磁体表面连续扫描，绘出完整的磁场波形曲线，能告诉工程师：实际充了几极、各极强弱是否一致、波形有没有畸变、与仿真设计目标值偏差多少。
它可以做一维直线扫描、二维圆周扫描，高级的还能做三维空间扫描，把磁体周围的立体磁场完整重建出来。
磁场测试仪扫描磁场波形图
从一个点的数值，到一条线、一个面、一个空间的完整分布，专业检测设备让磁场最终从'看不见'变成了“看得清、测得准”。
结语
从铁粉实验到三维磁场扫描，人类不断寻找更准确的方法理解磁场，这本质上就是一个把抽象物理现象转化为可视化、可量化工程数据的过程。
对永磁产品而言，尺寸决定能否装配，而磁场决定能否真正实现设计性能。对工程师而言，磁场不是“看不见的力量”，而是一组必须被描绘、被计算、被验证的数据。
看见磁场，是理解磁体的开始；测准磁场，才是工业品质的底色。
想更深入了解磁铁的性能或如何选择合适的磁铁吗？可以参考[永磁材料选择指南]
如果你有具体问题，或者需要定制磁铁解决方案，欢迎联系我们！我们很乐意帮你找到答案。
