你是否经历过这样的场景：在严苛高温的工作环境下，磁王钕铁硼磁钢早已“力不从心”，磁力大幅衰减甚至消失。这时，一种个性坚毅、不畏高温的特殊磁性材料——钐钴磁钢，就成了不可或缺的关键角色。钐钴（SmCo）是如何炼成这身“钢筋铁骨”的？今天，我们就一起走进生产现场，揭开这位耐高温“磁王”从磁粉到高性能磁钢的神秘诞生之旅。
第一站：从源头说起——合金熔炼
一切伟大的诞生，都始于对源头材料的精准掌控。钐钴磁钢的旅程，从一个巨大的真空感应熔炼炉开始。在这里，高纯度的稀土金属钐（Sm）、金属钴（Co），以及铁（Fe）、铜（Cu）、锆（Zr）等“配角”金属元素，按照严格的化学配比被投入炉中。整个过程必须在真空或惰性气体保护下进行，为什么呢？因为稀土元素在高温下非常活泼，一旦接触空气中的氧气就会迅速氧化，变成一堆“废料”，彻底影响最终磁铁的性能。
熔炼成均匀的液态合金后，好戏才刚刚开始。接下来是一道名为“甩带”或“快淬”的关键工序。滚烫的合金液体通过一个细小的喷嘴，被均匀地喷射到高速旋转的冷却辊上。想象一下将滚烫的糖浆瞬间泼在冰冷的铁板上，合金液在千分之一秒内从上千度骤降至室温，凝固成极薄的脆性薄片。这一步至关重要，它能形成极其细小、均匀的微观晶粒结构，为后续获得优异的磁性能（尤其是高矫顽力）打下了坚实的基础。这就像是给磁钢的“基因”做了第一次优化。

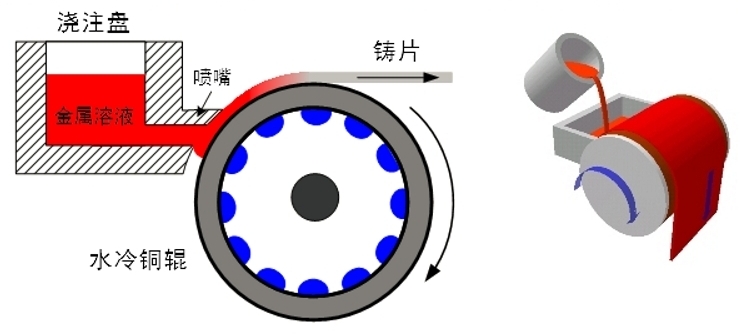

真空熔炼甩带工艺示意图
第二站：粉末的艺术——气流磨与取向成型
经过甩带工艺得到的合金薄片，还无法直接使用。接下来，我们需要将它变成更易于塑形的“面粉”——超细磁粉。这里会先把这些薄片经过粗破碎为颗粒，然后使用气流磨作进一步的粉碎。与传统的球磨工艺不同，气流磨是利用高速惰性气体（通常是氮气）带动金属颗粒相互碰撞、摩擦，从而将其粉碎成微米级的细小颗粒。全程无氧环境，再次避免了磁粉氧化；同时，粉末的颗粒大小非常均匀，这对于最终烧结成品的致密性和一致性至关重要。
有了合格的磁粉，我们就进入了“塑造灵魂”的一步——压型。工人们会将这些磁粉小心地装入特制的模具中。在液压机施加巨大压力的同时，一个强大的外部磁场会同步作用于模具。这个磁场就像一位无形的指挥官，命令模具中数以亿计的、各自为政的细小磁粉颗粒瞬间“立正看齐”，将它们内部的磁畴（可以理解为微小的磁针）全部调整到同一个方向。这个过程称为“磁场取向”。
经过压制，一盘散沙的磁粉就变成了一块具有特定形状、内部结构高度有序的“生坯”。
取向压制成型工艺示意图
第三站：烈火中的涅槃——烧结与时效热处理
压制好的生坯虽然有了形状，但它还很疏松，一碰就可能碎裂，磁性能也远未达到巅峰。接下来，它需要送入高温真空烧结炉中经历一场“烈火中的涅槃”——烧结。
1:5型钐钴磁体的烧结温度通常在1150-1200℃，2:17型钐钴磁体的烧结过程更复杂，包括烧结、固溶和时效等步骤，具体温度和时间需根据合金配方和工艺要求确定。在这个过程中，磁粉颗粒会发生原子扩散和迁移，颗粒之间的间隙逐渐被填充，最终收缩成为一块密度接近理论值的致密合金块。这个过程有点像把一堆松散的陶土烧制成坚硬的瓷器。
烧结后的磁体还需要进行热处理，以进一步优化其磁性能。1:5型钐钴磁体在850℃进行热处理，然后淬火；2:17型钐钴磁体在1150-1185℃进行固溶处理，然后在约850℃进行长时间时效，最后以一定的速率冷却并淬火。
在这个过程中，钐钴磁体会经历一个包含多个升温、保温、降温阶段的复杂工艺曲线。每一个温度点、每一分钟的停留，都是为了优化磁体内部的微观相结构，形成一种特殊的钉扎磁畴壁的微观组织。正是这种结构，赋予了钐钴磁钢强大的矫顽力和优异的温度稳定性。
真空熔炼炉
第四站：精雕细琢——机械加工与充磁
经过烈火考验的钐钴磁体，此时已经是一块性能优异的永磁材料“毛坯”了。但它的尺寸公差和表面粗糙度还无法满足精密应用的要求。由于钐钴磁钢硬度极高且质地脆，类似陶瓷，传统的车、铣、刨等加工方式完全行不通，只能使用内圆切片、电火花线切割、多线切割等工艺进行精密的磨削和切割加工，才能将其打造成客户需要的方块、圆片、瓦形等各种精确尺寸。这个过程对设备精度和操作经验要求极高，稍有不慎就可能导致磁钢崩边或碎裂。

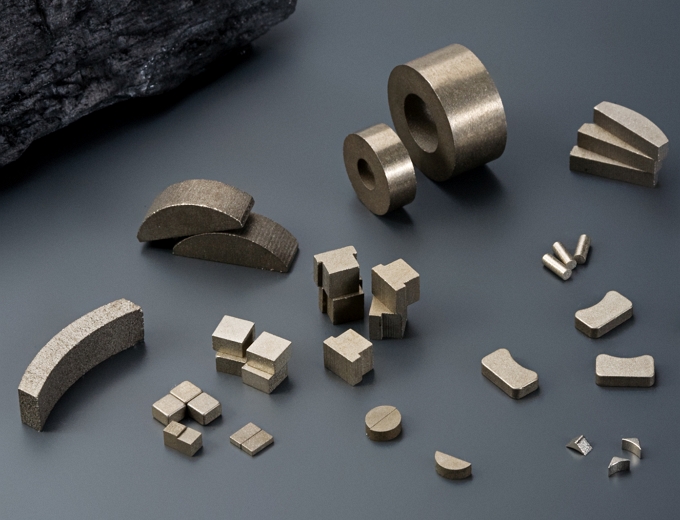

至此，一块外形合格的钐钴磁钢已经诞生。但此时，它还完全不具备磁性。为了运输和装配的方便与安全，磁钢在出厂前通常是“未充磁”状态。接下来，是将其放入充磁线圈中。在一瞬间，一个数万高斯的强大脉冲磁场（通常是其矫顽力的2-3倍）作用于磁钢上，将其内部经过取向的磁畴彻底“激活”并锁定方向。随着“砰”的一声闷响，能量释放完毕，一块蕴含着强大磁能、不畏高温的钐钴磁钢才算真正诞生。

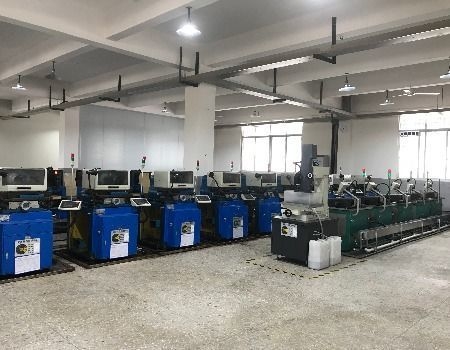

机械加工设备
第五站：火眼金睛——检验与测试
每一块钐钴磁钢在出厂前都要经过严格的质量检测，这是对整个生产工艺的最终验收。检测项目包括磁性能测试、外观检查、尺寸测量和耐温性能等。
磁性能测试使用磁滞曲线仪，在标准温度（20°C）测量剩磁Br、矫顽力Hcb、内禀矫顽力Hci、最大磁能积BHmax等各类磁性能参数。外观检查重点关注表面裂纹、崩边、色差等缺陷，合格产品表面应光洁均匀，无明显瑕疵。耐温性能测试，是将产品在特定温度下保持一定时间，然后检测磁性能衰减情况。

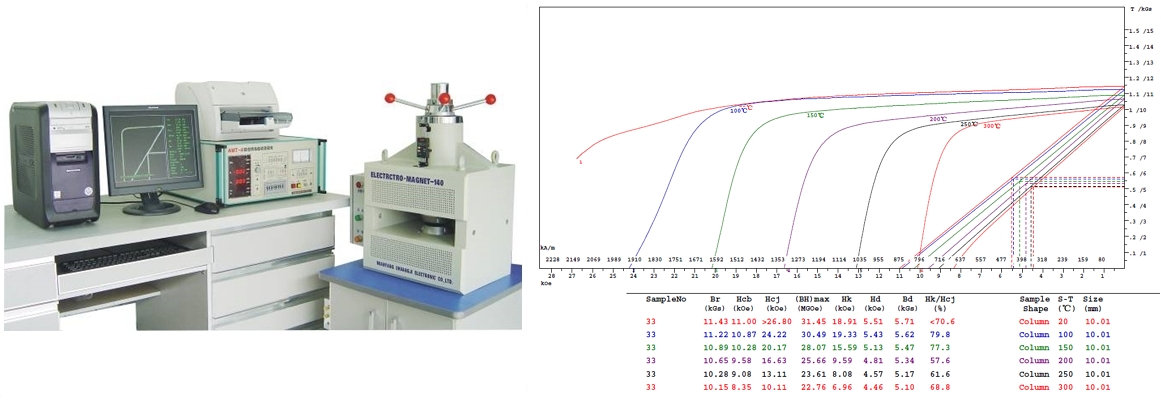

磁滞曲线仪与钐钴典型退磁曲线
总结：钐钴磁钢，科技与工艺的结晶
从一炉滚烫的合金液，到一撮精细的磁粉，再经历磁场中的列队、烈火中的淬炼和金刚石的雕琢，最后在强磁场中被赋予“灵魂”……每一块小小的钐钴磁钢，都凝聚着粉末冶金学与材料科学的智慧结晶。它那份从容面对高温挑战的“硬气”，正是源于这趟千锤百炼的诞生之旅。
想更深入了解磁铁的性能或如何选择合适的磁铁吗？可以参考[永磁材料选择指南]
如果你有具体问题，或者需要定制磁铁解决方案，欢迎联系我们！我们很乐意帮你找到答案。
发布时间: 25-10-22
