2011年5月16日，美国佛罗里达州肯尼迪航天中心，晨曦洒在发射台上，银白色的奋进号航天飞机，静静的矗立在高大的发射架上。倒计时开始，秒针滴答，现场数千名观众屏息凝神，空气中弥漫着湿热与期待。刹那间，引擎点火，橘红色的火焰犹如万丈深渊中的岩浆喷涌而出，发出震耳欲聋的轰鸣，大地开始颤抖，空气被炽热的气浪扭曲，奋进号缓缓升空，拖曳着炽热的尾焰，划破长空，直刺云霄。
2011年5月16日，奋进号航天飞机最后一次发射升空
01 奋进号航天飞机的历史时刻
这是奋进号的最后一次太空之旅，也是航天飞机时代的一次壮丽谢幕。此刻，在奋进号的货舱中，安放着一台重达6.7吨的宇宙射线探测设备。而奋进号此行的任务之一，正是将这台名为阿尔法磁谱仪（AMS-02）的庞然大物送入国际空间站。
阿尔法磁谱仪构造与规格参数
02 阿尔法磁谱仪：宇宙探秘的先锋
阿尔法磁谱仪（AMS-02），是一台安装在国际空间站上的高能粒子物理实验装置，也是人类送入宇宙空间的第一个大型磁谱仪，由诺贝尔物理学奖得主丁肇中教授领衔，它的目标宏大而神秘：捕捉宇宙射线，寻找暗物质和反物质的踪迹，揭开宇宙起源的终极谜团。
要在太空中捕捉高速飞行的带电粒子，不是一件容易的事。AMS-02需要一个极其强大稳定且均匀的磁场，来精确引导这些粒子进入探测器。
工程师们面临着巨大挑战：磁场必须足够强，且分布均匀；结构必须非常紧凑；漏磁必须尽可能小，不影响其他仪器设备；整个系统的重量不能超过航天发射任务的限制，还要能经受航天飞机起飞时的剧烈振动与加速度。
最终，来自中国科学院高能物理研究所和电工研究所的工程师们，创新的采用了一种称为“魔环“的磁路设计，巧妙的解决了这些难题。这种独特的魔环结构，完全满足了工程项目上的苛刻要求，将永磁系统的设计与应用推向了新的高度。
03 阿尔法磁谱仪永磁系统的奥秘：当“隐形之手”触碰宇宙
那么，这个让AMS-02在太空中“大显身手”的永磁系统究竟有何玄机？
AMS-02的永磁体系统堪称工程学的杰作。它是由64块磁化方向各异的高性能烧结钕铁硼永磁体长条组成，永磁体的总重量就达到了惊人的1.86吨。这些永磁体按特定设计的阵列，精确拼装为一个圆筒形结构：内径1114mm，外径1296mm，高度800mm，圆筒中心形成一个强度为1340高斯的匀强磁场。
阿尔法磁谱仪永磁系统磁体阵列排布与实物外观
当来自宇宙深处的高能带电粒子进入磁谱仪后，就会在磁场作用下发生偏转，根据粒子的运动轨迹，就能分析出粒子的特性，进而精确测量出太空中反质子、正电子或光子的能谱分布，从实验上对宇宙中是否存在反物质作出回答。
阿尔法磁谱仪工作原理示意图
04 从AMS-02到更广阔的磁路世界
阿尔法磁谱仪的永磁系统，是磁路结构工程设计登峰造极的代表作，也是永磁材料在科技领域广泛应用的一个缩影。从工厂里的高速电机，到我们口袋中的智能数码产品，永磁体在我们的生活工作中几乎无处不在，工程师们通过各种精巧的设计，让这些看似普通的永磁体，经过不同的排列组合，发挥出神奇强大的功能。
下面，我们就来一探究竟，揭秘几种常见又巧妙的磁路设计方式，感受它们如何点燃科技的火花。
05 五种磁路设计的奇思妙想
1. 常规磁路：简单可靠的起点
这是最基础的磁路形式，磁铁单独使用，或配合铁件组成开路或闭路磁路，磁力路径一目了然，结构简单可靠，在磁扣、磁轭等诸多设备中广泛应用，具有成本低、易加工的优势，是磁路设计的起点与基础。

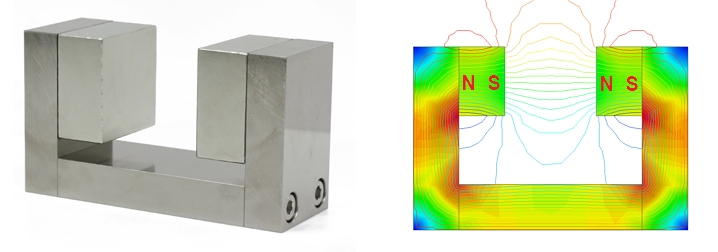

C形磁轭的磁场分布
2. 开关磁路：灵活的魔术师
通过机械方式调整磁铁位置，或者通过电控方式给磁铁充退磁，从而实现磁场的开启或闭合。这种极为灵活的配置，适用于磁性表座或永磁吸盘这类需要频繁切换工作状态的场景，实现吸附与释放的状态的灵活切换。

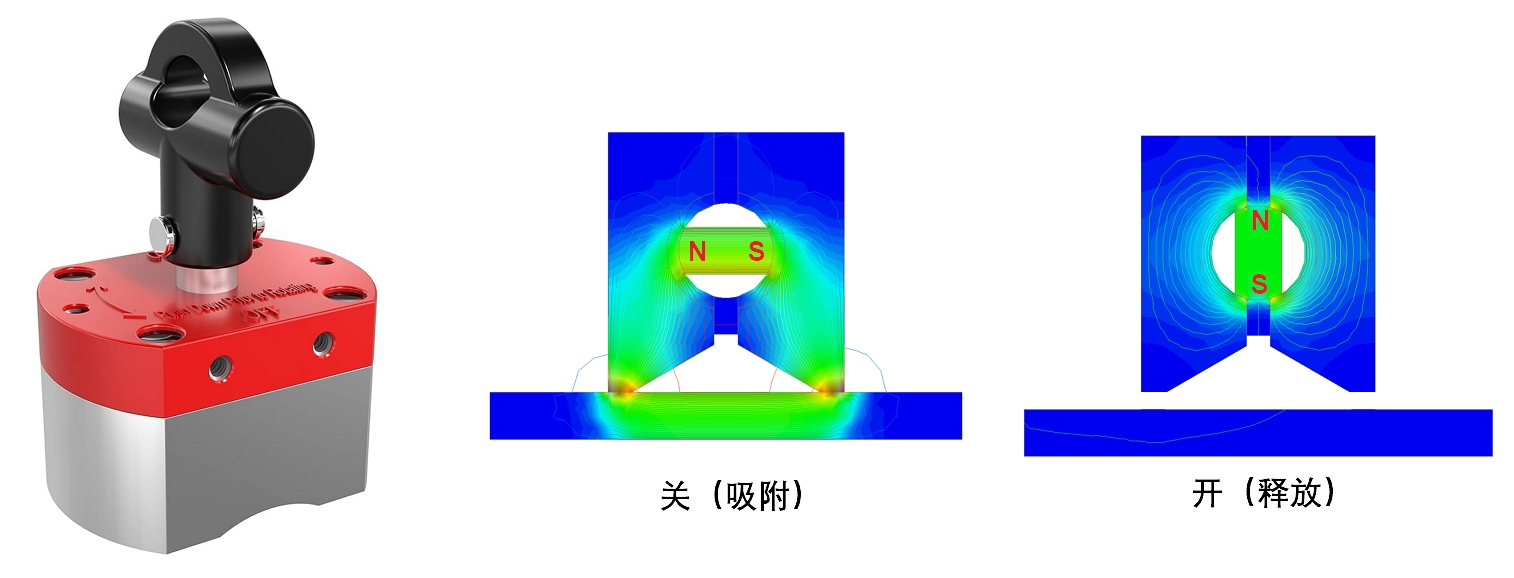

磁力表座的磁路结构与磁场分布
3. 多极磁路：磁力的放大镜
N/S磁极有序交错排列，可以形成高吸附力的复合磁场。各类平板电脑、智能手机的磁吸结构，包括苹果公司有名的 MagSafe连接技术，都运用了这种巧妙布局，极大提升了数码配件之间吸附的稳定性与精准定位，不仅提高了磁力利用率，还增强了用户交互体验，是现代电子产品设计中的神来之作。

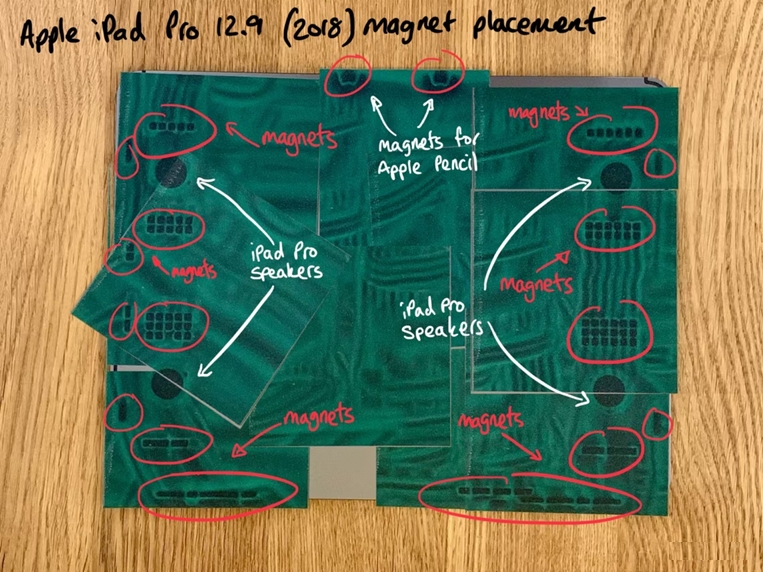

磁显片显示IPAD内部的磁铁分布
4. 聚磁结构：磁能的聚焦术
在磁铁周围布置高导磁材料，导引磁通集中于某一区域，从而极大地增强局部磁场强度。这一设计在磁力除铁器、磁性探测器等设备中尤为关键。例如磁力棒可高效吸附金属杂质，而医疗设备中的磁控系统也借助聚磁结构实现高精度磁控操作。

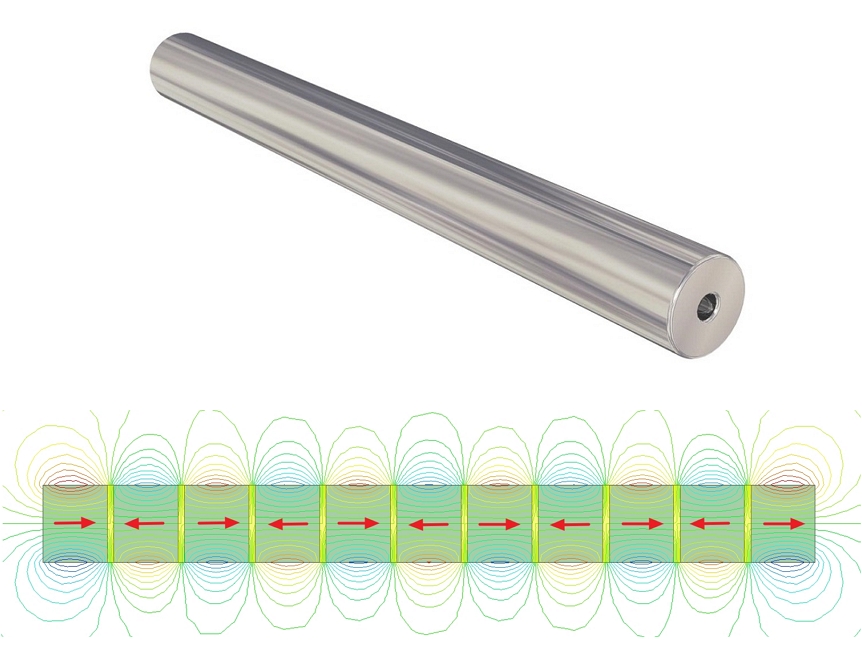

磁力棒的磁体阵列与磁场分布
5. Halbach阵列：磁场的超级魔法
Halbach阵列是将磁体按相应磁化方向进行排列，形成特定分布的磁场，优异的磁场控制特性让其成为高性能磁路设计的典范，而AMS-02中的永磁系统采用的正是这种排列方式，使磁场集中于内部探测区域，避免干扰周围精密设备。Halbach阵列还应用在光刻机这类高精尖半导体设备中。

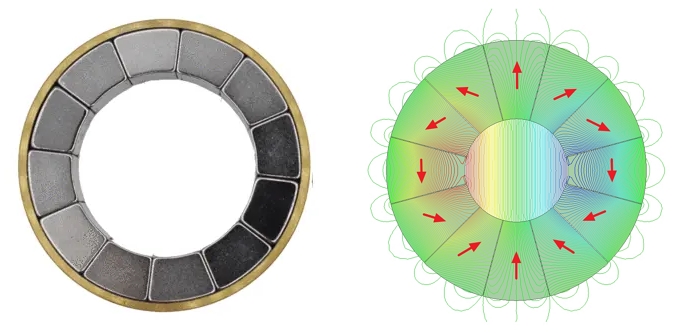

Halbach磁环的磁体阵列与磁场分布

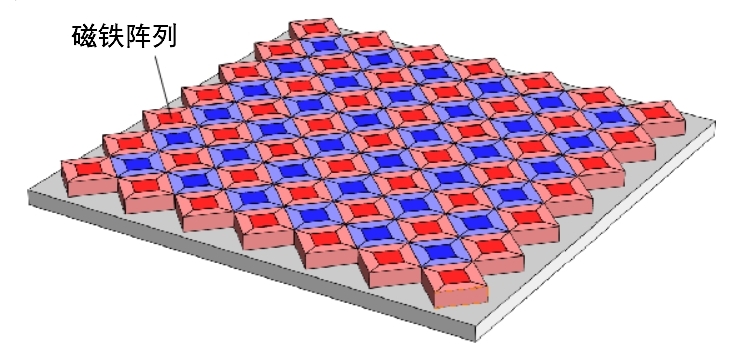

光刻机工件台磁浮系统磁铁阵列
06 从太空到口袋，磁铁的无限可能
回望2011年5月16日，奋进号航天飞机将阿尔法磁谱仪送入太空的那一刻，仿佛还在眼前。如今，AMS-02已在国际空间站上默默运行了整整14年，状态依然如新。这不仅是对人类工程智慧的见证，更是对永磁系统卓越性能的最好证明——普通的磁铁，凭借精妙的磁路设计，稳稳支撑着人类对宇宙奥秘的追问。
想更深入了解磁铁的性能或如何选择合适的磁铁吗？可以参考[永磁材料选择指南]
如果你有具体问题，或者需要定制磁铁解决方案，欢迎联系我们！我们很乐意帮你找到答案。
