你是否遇到过这样的烦恼：一块强力的钕铁硼磁铁，虽然工作面磁场强劲，但其背面的磁场用不到，不仅浪费了磁能，还可能干扰周围的精密器件。有没有一种方法，能让磁场只在我们需要的方向出现？听起来是不是有些不可思议？而这种看似"有悖常理"的磁场分布，正是海尔贝克阵列（Halbach Array）的独特魅力所在。
1 什么是海尔贝克阵列？不靠材料靠排列
很多人初次听到“海尔贝克阵列”，可能会误以为它是一种新型的永磁材料。其实不然，它并非一种材料，而是一种非常精妙的磁路设计思想。
海尔贝克阵列得名于美国物理学家克劳斯·海尔贝克（Klaus Halbach），他在20世纪80年代研究粒子加速器时，意外发现了这种独特的磁铁排列方式。简单来说，海尔贝克阵列是将多块永磁体按照特定角度排列，使得磁场在阵列的一侧得到增强，而另一侧的磁场被削弱甚至接近于零。
与常规磁体按“N-S-N-S”磁极交替简单排列不同，海尔贝克阵列将每块磁钢的磁化方向按等角度逐步旋转，形成近似“正弦分布”的等效磁化。结果是阵列一侧磁场显著增强（工作侧），另一侧被抑制（背侧）。理想情况与阵列近似无限长条件下，工作侧场强可接近常规排布的2倍，而背侧趋近零场。

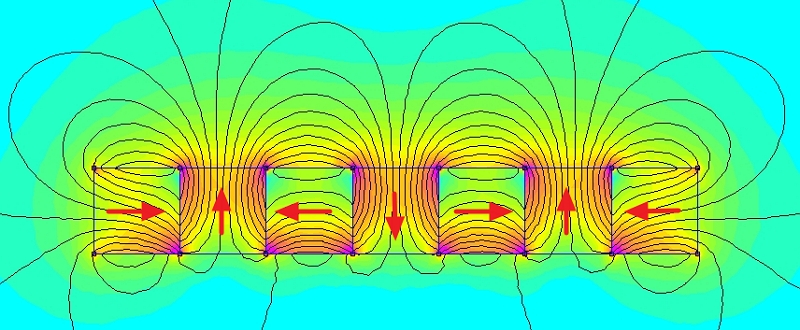

直线形海尔贝克阵列（磁化方向按90°旋转排列）

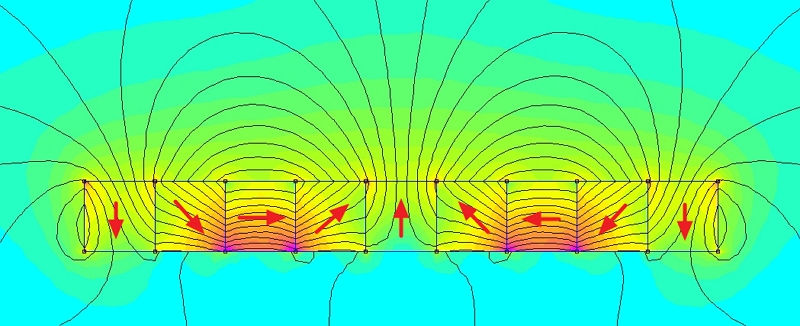

直线形海尔贝克阵列（磁化方向按45°旋转排列）
海尔贝克阵列既可以做成直线形阵列，也可做成圆环、圆柱、球形阵列，满足电机、磁滚筒、环形磁路等不同场景应用。

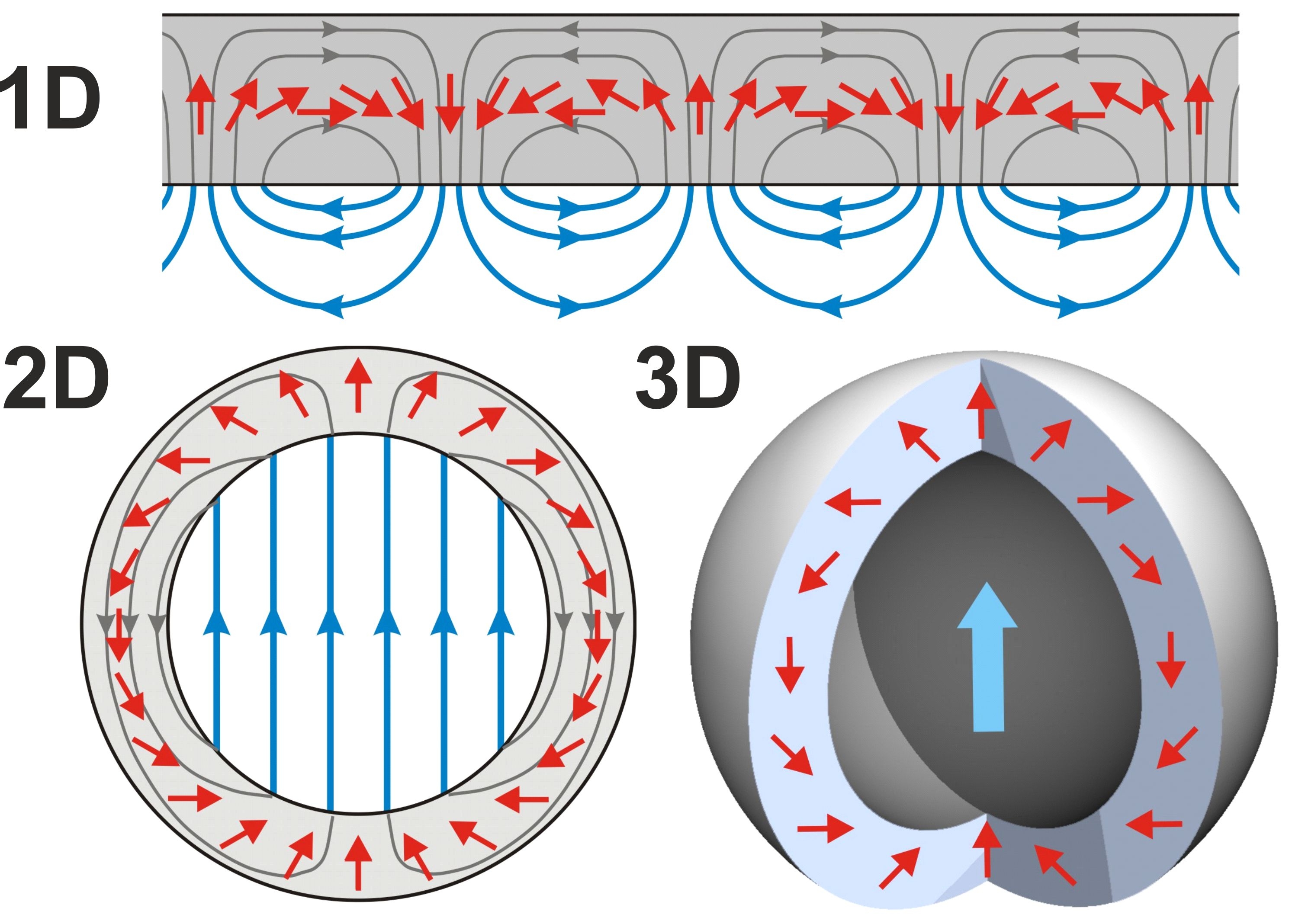

直线形、环形、球形海尔贝克阵列
2 海尔贝克阵列设计优势：不只是"单侧增强"那么简单
了解了基本原理后，我们自然会问：大费周章去排列组合这些磁铁，究竟能带来哪些传统磁体无法比拟的好处呢？海尔贝克阵列的优势远不止表面上的"磁场集中"，从工程应用的角度来看，它至少带来了五个显著的技术优势。
• 磁场利用率大幅提升。
这是最直观的好处。在传统的磁铁应用中，磁铁背面的磁场往往被浪费，而海尔贝克阵列能将这部分"无用"的磁场转移到工作面，使整体磁场利用率提升30%~50%，意味着能够用更少的磁性材料达到同样的磁场强度要求。
• 结构简化与重量优化
传统的磁路设计，为了约束磁场，磁体的背面不得不增加厚重的铁质“磁轭”。而海尔贝克阵列通过自身结构就实现了磁场的约束，几乎不需要或只需要很薄的磁轭。这意味着在产生同样强度的有效磁场时，整个磁体总成的重量和体积可以大幅减小，这对于航空航天、便携设备等对轻量化有极致要求的领域来说，是革命性的。
• 产生高度均匀、接近理想正弦波的磁场分布。
特别是在环形阵列中，这种特性对于高性能电机至关重要。传统的电机磁极会产生“齿槽效应”，导致转矩波动和噪音振动。而采用海尔贝克阵列的无刷电机，其气隙磁场分布更平滑，能显著降低转矩脉动，让电机运行得更平稳、更安静、效率更高。
• 改善磁场分布均匀性
在精密测量设备、核磁共振成像等对磁场均匀性要求极高的场合，海尔贝克阵列能够在工作区域内提供更加平稳的磁场梯度，减少磁场波动对设备性能的影响。
• 减少磁泄漏，降低电磁干扰（EMI）。
由于磁场被约束在一侧，对于布满敏感电子元器件的设备，这种“干净”的磁场环境是极其宝贵的。
3 从“高大上”到“身边物”：海尔贝克阵列的应用场景
你可能会觉得这项技术听起来非常“高大上”，离我们的生活很遥远。其实海尔贝克阵列的磁路设计早已在许多领域大显身手，甚至可能就在你我身边。
• 高能物理装备： 在粒子加速器中，被称为“扭摆器”（Wiggler）或“波荡器”（Undulator）的关键部件，利用海尔贝克阵列产生周期性交变磁场，约束高能电子束运动轨迹呈S形路线，从而辐射出高强度的同步辐射光，用于前沿高能科学研究。
• 3C数码设备：在平板电脑等数码产品中，已经开始越来越多的使用海尔贝克阵列设计磁吸附功能，不仅使磁力更加强大，结构更为轻巧，还有效减少了对内部电子元件的干扰。
• 高性能电机： 这是海尔贝克阵列应用最广泛的舞台。从工业机器人、数控机床中的高精度直线电机和伺服电机，到无人机、电动汽车的高功率密度驱动电机，都能看到它的身影。它带来的高效率和高功率密度，意味着更长的续航和更强的动力。
• 磁悬浮技术： 新一代的磁悬浮列车系统就利用了海尔贝克阵列。当列车高速行驶时，阵列磁场会在轨道上感应出涡流，产生强大的排斥力，从而将列车托起。这种被动悬浮方式无需复杂的控制系统，更加节能和安全。
4 虽是“优等生”，也有“偏科项”：制造难点与成本挑战
既然海尔贝克阵列性能如此优异，为何没有完全取代传统磁铁设计呢？原因在于它的实现并非易事，主要面临两大挑战。
一是制造工艺复杂。 海尔贝克阵列对制造、加工、充磁、装配精度要求极高。想象一下，你要将几块甚至几十块不同充磁方向、磁力极强的高性能磁钢，按照规定的角度，使用专门的工装夹具，克服巨大的相互排斥力（或吸引力），紧密精确的组装在一起，并采用高强度胶粘剂进行粘接固定。装配时还要严格注意操作安全，稍有不慎就可能导致磁体崩裂。
二是成本相对较高。 相较于使用整体单一磁铁，海尔贝克阵列需要使用多块小磁铁，并增加了复杂的装配工序，这无疑会推高制造成本，延长加工周期。因此，它往往被用在那些对磁场有极高要求的高端应用场景中。在选择是否采用海尔贝克阵列时，工程师需要在性能、重量、体积和成本、交期之间做出全面的权衡。

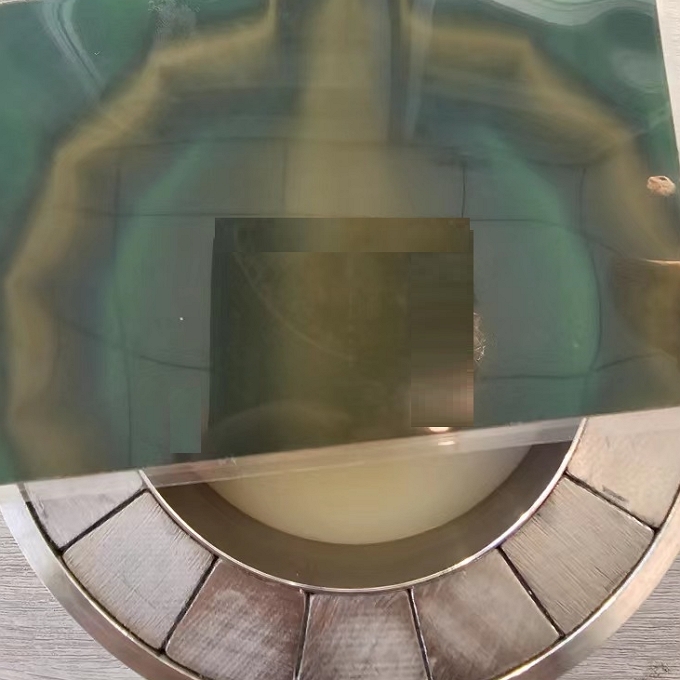

使用磁显片观察海尔贝克磁钢阵列实际磁场形态
5 总结一下
海尔贝克阵列并非一种新材料，而是一种通过巧妙排列来驾驭磁场的顶尖磁路设计。它以一定的制造复杂性和成本为代价，换来了无与伦比的单面强磁场、高磁能利用率和轻量化潜力，是现代永磁技术追求极致性能的典范。

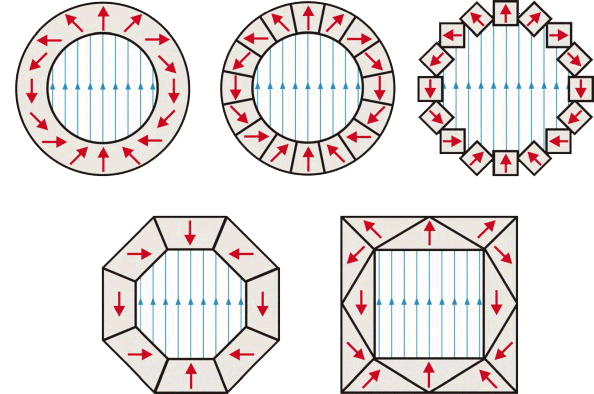

各种形态的海尔贝克阵列磁环磁钢排列示意图
从驱动未来的电机，到探索微观世界的科学仪器，再到我们身边的小物件，海尔贝克阵列正以其独特的方式，推动着技术的边界。
