你有没有见过刚从烧结炉里出来的钕铁硼磁铁毛坯？乌黑、沉重，拿在手里质感十足。如果你把它靠近一颗铁钉，会发现一件令人意外的事——它并没有吸住铁钉。
这不是废品，也不是质量问题。
事实上，永磁材料在刚刚做出来的那一刻，几乎不带任何磁性。那些能牢牢吸住铁件、驱动电机旋转、让扬声器发出声音的神奇磁性，是后来赋予的，而不是与生俱来的。
那这个磁性，究竟是从哪里来的？又是在什么时候进入磁铁的？
答案，要从微观世界说起。
一、磁性从哪里来？——微观世界里的“小磁针”
要理解磁铁为何后天才有磁，我们需要先进入材料内部，认识一个关键概念：磁畴。
在钕铁硼、铁氧体、钐钴这类磁性材料中，每个原子都因为电子的自旋运动而产生微小的磁矩，可以把它想象成一根极其微小的指南针。相邻原子的磁矩会自发地平行排列，形成一个个局部整齐有序的小区域，这就是磁畴。每个磁畴内部磁矩方向一致，具备一定的磁场；但不同磁畴之间，磁化方向是随机分布的，彼此抵消。
结果就是：在宏观上，材料对外呈现的净磁性几乎为零。
这就是为什么一块刚烧结好的钕铁硼毛坯，靠近铁块毫无反应。不是材料有问题，而是它内部的“小磁针”还乱成一团，各自为政，谁也不服谁。充磁，就是那一声让所有小磁针齐步向前的号令。
磁畴无序排列示意图
二、从原料到半成品——钕铁硼的制造之路
了解了磁畴的概念，我们来看看一块钕铁硼磁铁，究竟是如何从原材料一步步走到成品的。这个过程远比大多数人想象的要复杂，绝不是简单的“铸造成型”或者“切割加工”。
钕铁硼的生产通常包含以下七个核心工序：
① 熔炼：将钕、铁、硼等原料按配方比例混合，在真空或惰性气氛中高温熔炼，再通过甩带速凝技术制成均匀的合金铸片。
② 氢碎制粉：合金铸片经氢气处理脆化后，用气流磨研磨至微米级粉末（约3~5μm）。粉末越细，最终磁性能越高。
③ 取向成型：在施加外磁场的模具中将粉末压制成形。这一步涉及一个关键概念：取向，它与后续的充磁既有关联又有本质区别，后文会专门说明。
④ 烧结：在真空炉中高温烧结，粉末颗粒形成致密块体，再经时效热处理优化晶界结构。烧结完成后的产品，就是通常所说的“毛坯”。
⑤ 机械加工：毛坯经线切割、磨削等工序，加工成客户所需的尺寸与形状。
⑥ 表面处理：钕铁硼极易氧化腐蚀，须进行镀镍、镀锌或环氧树脂涂层等表面处理，以保证使用寿命。
⑦ 充磁：最后一步，也是本文的核心。使用充磁机对成品施加强脉冲磁场，真正赋予磁体实用磁性。
请注意这个流程的最后一步：充磁。在此之前，哪怕经历了精密的加工和严格的表面处理，磁体对外依然几乎不带有实用磁性。它的磁性，要等到最后这一步才真正“到位”。
烧结钕铁硼生产工艺流程图
三、充磁——让磁畴真正“站队”的关键一步
充磁，是整个生产流程中赋予磁体实际磁性的核心工序。它的工作原理，是通过充磁机的电容瞬间放电，产生一个持续时间极短但强度极高的脉冲磁场。
这个磁场必须足够强，强到超过材料的内禀矫顽力（Hcj）。只有这样，材料内部混乱的磁畴才会克服自身的“惰性”，发生不可逆的翻转，整体朝向同一方向排列。脉冲磁场撤去之后，磁畴依靠材料本身的磁晶各向异性，稳定保持住新的有序状态——这便是剩磁（Br）的来源，也是磁铁“觉醒”的时刻。
磁畴经充磁后有序排列示意图
充磁工艺原理与充磁机示意图
取向与充磁：容易混淆的两个概念
细心的读者可能注意到，在第二节的生产流程中，“③取向成型”这一步也施加了磁场。那么问题来了：既然压型时已经用到了磁场，粉末颗粒在那一刻岂不是也短暂地被磁化了？是不是意味着磁体在烧结之前其实“带过磁”？
这个观察没有错。取向过程中，磁场确实会让粉末颗粒短暂呈现出一定的磁性。如果你在压型阶段把成型坯料靠近铁粉，会发现它确实有微弱的吸引力。
取向的目的，是通过外加磁场，让每个粉末颗粒的晶轴沿磁场方向整齐排列，把这种“方向性”在烧结时固化进晶体结构里。这个工艺决定了磁体充磁时能达到的性能上限。
这种暂时的磁性并不会保留下来，因为钕铁硼的烧结温度高达1000℃以上，远超其“居里温度”（约310-340℃），在这样极高的热能冲击下，微观热运动会彻底摧毁原有的磁畴排列，材料会由铁磁性转变为顺磁性。所以，毛坯从烧结炉里出来的那一刻，仍然是一块“不带磁”的金属块。
取向赋予了它潜力，只有充磁，才能让这个潜力真正兑现为可用的磁性。取向决定上限，充磁决定实现。两者各司其职，缺一不可。

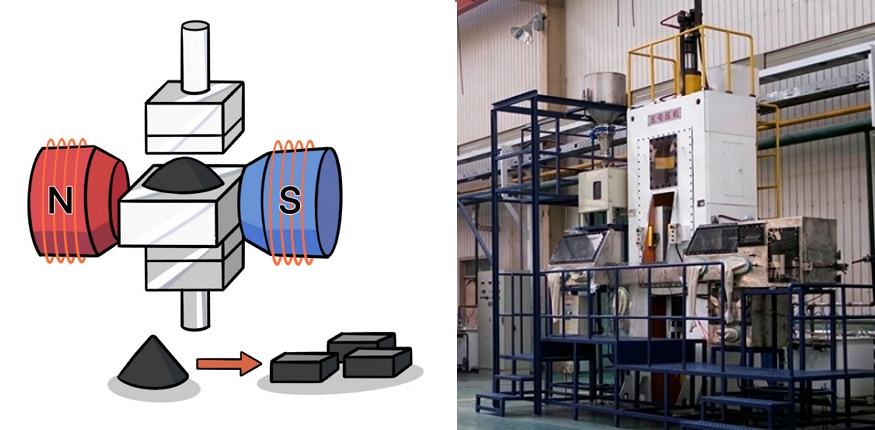

取向成型工艺原理与设备示意图
四、充磁为何是“最后一步”？——生产顺序背后的工程逻辑
既然充磁是赋予磁性的关键，为什么不早一步完成，方便随时检测磁性能？事实上，把充磁安排在最后，是有严谨工程逻辑的。原因主要有以下四点：
• 防止加工污染。充磁后的磁体会强力吸附周围的金属粉末和铁屑。切割、磨削等机加工产生的细小颗粒一旦被吸附在磁体表面，极难清除，轻则影响表面外观，重则直接造成产品报废。
• 电镀工序的干扰。电镀和涂层处理涉及加热与化学处理环境。充磁后的强磁场会干扰镀液的均匀流动，影响镀层厚度一致性和附着力。先镀层、后充磁，是保证表面质量的标准做法。
• 操作安全性。充磁后的钕铁硼磁铁吸力很大，检查搬运过程中，极易与周边铁质设备或其他磁体发生吸附碰撞，轻则磁体崩碎，重则夹伤工人。充磁前完成所有加工，可以大幅降低生产线上的安全风险。
• 装配需求。电机、传感器等复杂组件需要将磁铁精确嵌入特定槽位。充磁后的磁体在装配时会对其他金属零件产生强烈吸引，极大增加装配难度和时间成本。因此许多自动化程度高的生产线，都选择先完成整机装配、再整体充磁的工艺流程。
总结
回到文章开头那块“不吸铁”的钕铁硼毛坯。它没有任何问题，只是还没有走完成为一块磁铁的旅程。
磁铁的磁性不是与生俱来的。从微观上看，是磁畴从混乱到有序的翻转；从工艺上看，是充磁机那一束强脉冲磁场的“号令”。而在充磁之前，无论经历了多少道精密工序，磁体对外依然沉默。
而充磁，就是它从沉睡中醒来的那一刻。
想更深入了解磁铁的性能或如何选择合适的磁铁吗？可以参考[永磁材料选择指南]
如果你有具体问题，或者需要定制磁铁解决方案，欢迎联系我们！我们很乐意帮你找到答案。
发布时间: 26-04-20
