一个常见的困扰
"我们按照材料性能表中N42牌号选的钕铁硼磁铁，材料检测报告也都合格，为什么实际使用之后磁性能就明显下降了？"
这是我们经常听到的用户反馈。很多工程师在钕铁硼磁铁失效后的第一反应是质疑材料质量，但深入分析后往往发现：磁铁材料本身没问题，问题出在对耐温性能的理解偏差和设计考虑不足——材料数据表上的温度，到底代表什么？为什么实际应用中达不到？哪些因素真正影响磁铁的耐温表现？
本系列帮你系统理解并解决这些问题，分为两篇：
• 原理篇（上篇）：理解钕铁硼磁铁耐温性能的定义、标准与影响因素
• 应用篇（下篇）：钕铁硼磁铁耐温设计策略与可靠性测试详解
今天的原理篇，将帮你建立对钕铁硼磁铁耐温性能的正确认知，避开常见的理解误区。
一、基础认知：钕铁硼磁铁是如何制造的？
在深入讨论耐温性能之前，我们先快速了解一下烧结钕铁硼永磁材料的制造过程——这有助于理解为什么不同牌号的钕铁硼磁铁，耐温能力会有明显差异。
烧结钕铁硼的制造流程大致包括：配料→熔炼→制粉→磁场取向→压型→烧结→时效→机加工→表面处理。简单来说，就是将稀土元素、铁、硼按特定比例混合，通过高温烧结形成具有强磁性的Nd₂Fe₁₄B晶体结构，再经过时效处理优化微观组织，之后是切割成型与镀层保护。
其中，材料配方中的稀土元素组成和烧结时效工艺参数，直接决定了材料的内禀矫顽力（Hcj）——这是衡量磁铁抗退磁能力的关键指标。内禀矫顽力越高，磁铁抵抗外部退磁场和高温退磁的能力越强。
延伸阅读：如果你想了解更详细的生产工艺流程和技术细节，可以回顾我们之前发布的文章《烧结钕铁硼磁钢生产工艺全解析：从稀土到高性能磁体的精密制造之旅》。
知道了磁铁是怎么做出来的，下一个关键问题是——我们常说的"耐温性能"到底指什么？为什么材料数据表上的温度，和实际应用中的温度往往对不上？
二、正确理解"耐温性能"：材料参数≠产品实际表现
2.1 耐温性能的定义：从材料到产品的两个层面
很多工程师在选用烧结钕铁硼磁铁时，会直接查阅材料牌号对应的"最高工作温度"，并以此作为设计依据。但实际上，烧结钕铁硼的耐温性能需要从材料和产品两个层面分别理解：
材料层面的耐温性能
是指在标准测试条件下，标准样品能够承受的温度上限。这是烧结钕铁硼材料标准样品在特定测试工况下的数据，用于不同材料牌号之间的横向对比。例如，N35材料的最高工作温度是80℃，35SH材料的最高工作温度是150℃。
产品层面的耐温性能
是指具体形状、具体磁路结构、具体工作环境下，这块磁铁实际能够承受的温度上限。由于受到产品几何形状、磁路闭合程度、外部退磁场强度等多种因素影响，同样牌号的钕铁硼材料，做成不同产品后，实际耐温能力可能存在显著差异。

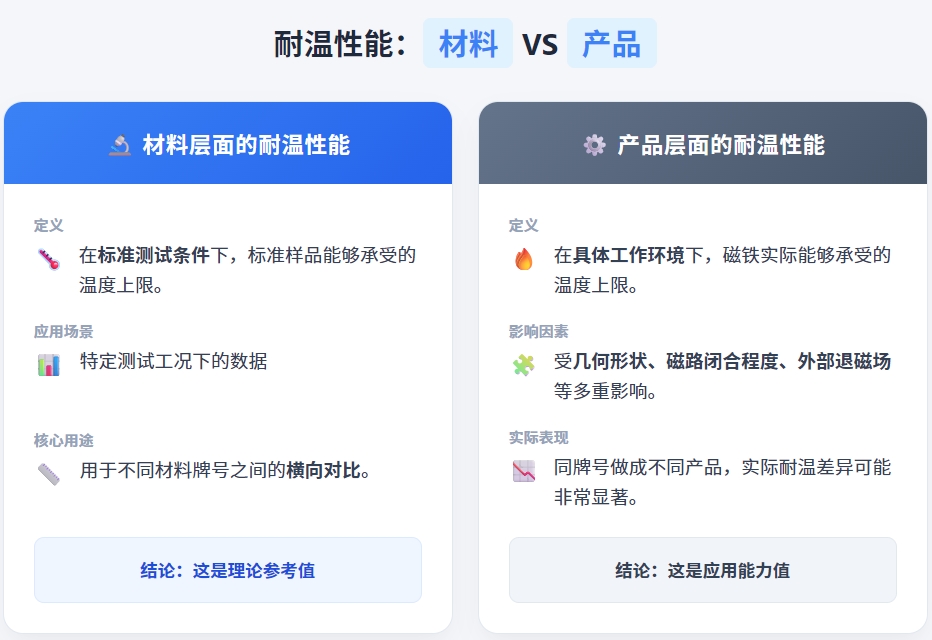

烧结钕铁硼耐温性能材料与产品层面差异对比示意图
这就是为什么"按材料参数选型，实际应用却退磁"的根本原因——材料数据表给出的是标准测试条件下的数据，而实际产品工作在复杂得多的真实环境中。
要准确评估产品的实际耐温能力，我们首先需要理解烧结钕铁硼磁铁在高温下会发生什么，以及"不可逆退磁"的概念。
2.2 高温下的磁性能变化：可逆与不可逆退磁
烧结钕铁硼磁铁的磁性能会随温度升高而降低，这是材料的固有特性，这种特性分为两种情况：
• 可逆退磁：温度升高时磁性能下降，温度恢复后磁性能基本恢复。这是由于热运动导致磁畴取向的暂时性混乱，材料微观结构并未受损。
• 不可逆退磁：经过高温环境工作后，即使温度恢复到室温，磁性能也无法完全恢复，产生了永久性损失。这是因为高温导致部分磁畴结构发生了不可逆的退化。
工程设计的核心目标，就是确保磁铁在整个使用寿命期内，不可逆退磁损失控制在可接受范围内（工业上通常定义为磁通损失<5%）。
为了实现这个目标，我们需要设定磁铁的"最高工作温度"，即磁铁在该温度下长期工作时，不会产生显著不可逆损失的温度上限。
那么，这个"最高工作温度"是如何定义和测定的？它在材料层面和产品层面有什么区别？
2.3 最高工作温度：标准定义与实际应用的差异
（1）材料最高工作温度
根据国家标准GB/T 13560-2017《烧结钕铁硼永磁材料》，材料最高工作温度的定义是：
热退磁状态下，长径比L/D=0.7的永磁圆柱样品，饱和磁化后，在开路状态下从室温加热到某一恒定温度保温2小时，然后冷却到室温，其开路磁通不可逆损失<5%的最高保温温度。
这个定义包含几个关键测试条件：
• 标准样品形状：长径比0.7的圆柱体
• 磁路状态：开路（磁铁单独存在，无铁磁材料闭合）
• 测试时长：保温2小时
• 判定标准：磁通损失<5%
标准同时给出了不同牌号的烧结钕铁硼材料最高使用温度的参考值：
例如，N35牌号的材料最高工作温度是80℃，35SH是150℃。这是在上述标准条件下测得的数据，是一个通用的标准定义，主要用于不同材料之间的横向对比。
（2）产品最高工作温度
与材料最高工作温度不同，钕铁硼磁铁产品的最高工作温度没有统一的标准定义，而是用户根据自己的使用工况结合测试习惯自定义的指标。
由于烧结钕铁硼的特性，环境温度升高就会退磁（前期主要是可逆退磁，后期会出现不可逆退磁）。但不同应用场景对"可接受的退磁程度"、"如何测量退磁"、"如何进行测试"的要求完全不同。
产品的最高工作温度没有统一标准，而是根据实际工况自定义。其定义受三个关键变量影响：

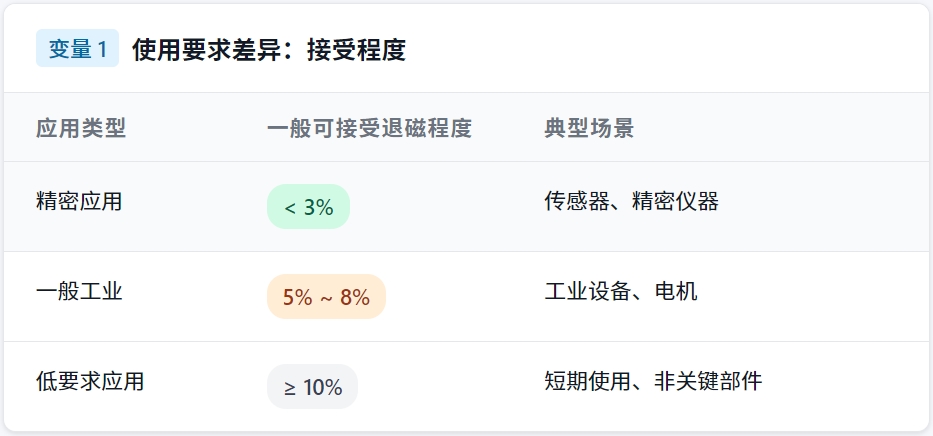

变量1：使用要求差异——什么程度的退磁可以接受？
不同应用对磁性能衰减的容忍度各有不同：

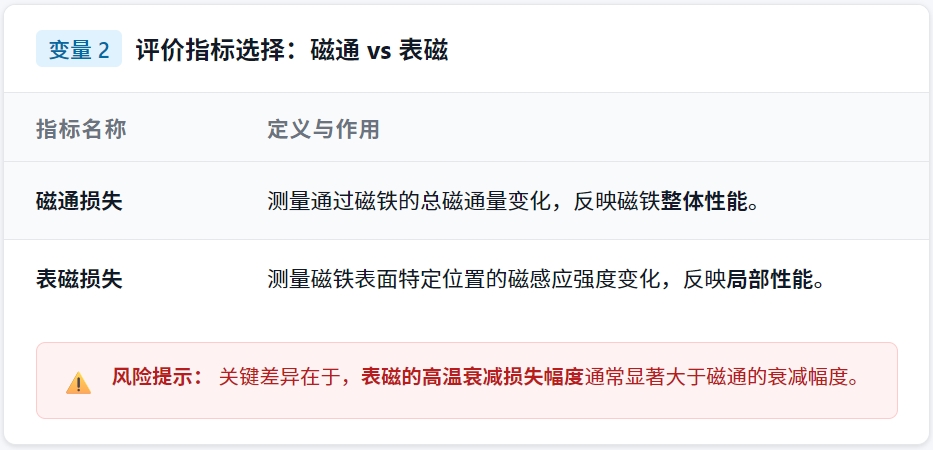

变量2：评价指标选择——用磁通还是表磁来评价？
对于退磁程度的评价，不同客户会选择不同的测量指标：

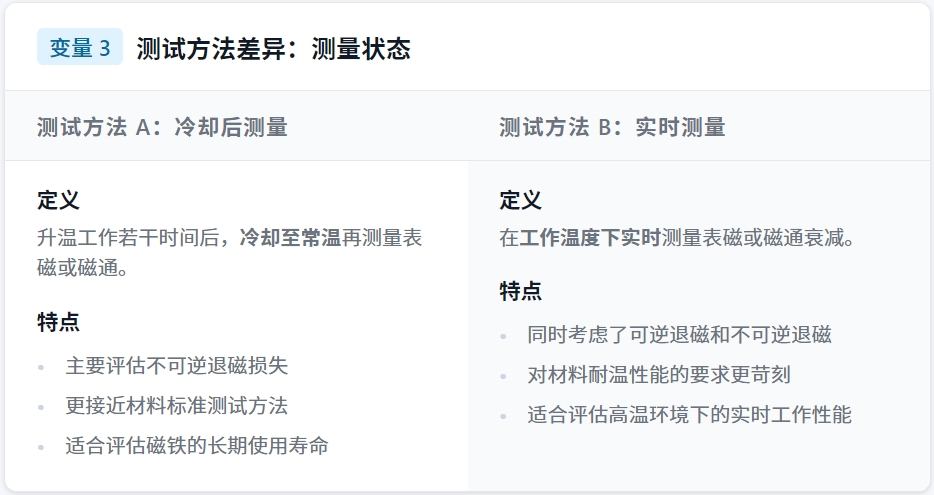

变量3：测试方法差异——在什么状态下测量性能？
不同的应用场景对测试条件的要求也不相同：
这三个变量的组合，决定了产品的最高工作温度定义，所以，使用同样牌号的烧结钕铁硼材料，在不同应用和工况下，"产品最高工作温度"也可能相差很大。
因此，在实际选择和设计时，必须明确以下三点：
✓ 可接受的退磁程度（3%？5%？10%？）
✓ 采用的评价指标（磁通还是表磁？）
✓ 测试方法（冷却后测量还是实时测量？）
只有明确了这些条件，才能准确选择合适的材料牌号和制定合理的测试验证方案。
那么，具体是哪些因素在实际应用中显著影响钕铁硼磁铁的耐温表现？接下来，我们深入剖析三大核心要素。
三、影响实际耐温能力的三大核心因素
3.1 因素一：材料牌号——内禀矫顽力决定抗退磁能力
材料牌号是决定耐温性能的基础。烧结钕铁硼磁铁的牌号通常由"数字+字母后缀"组成，例如35SH、42UH，数字代表最大磁能积（单位为MGOe），字母后缀代表耐温等级，对应不同的内禀矫顽力范围：

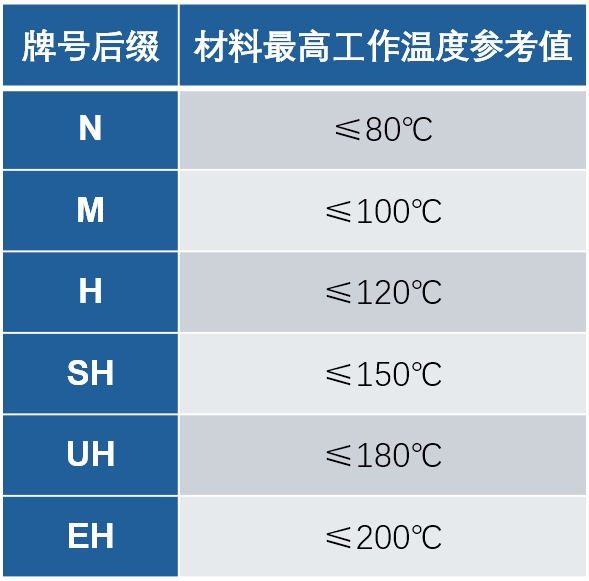

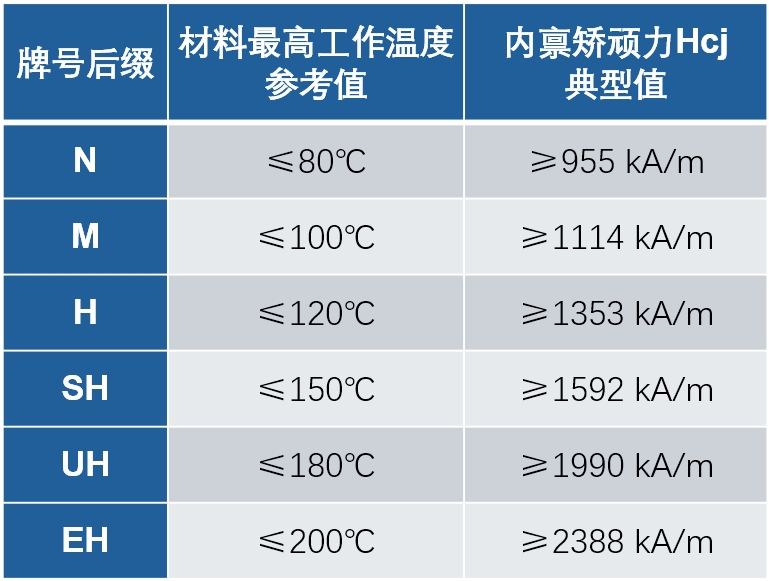

不同牌号烧结钕铁硼磁铁材料最高工作温度参考值与内禀矫顽力典型值
钕铁硼磁铁的内禀矫顽力Hcj越高，意味着材料抗退磁的能力越强，耐温性能越好。
材料牌号通过内禀矫顽力决定了耐温性能的"理论上限"。但这只是第一步——即使选用了高等级材料，如果产品形状设计不当，实际耐温能力仍可能大打折扣。
3.2 因素二：磁钢形状——几何尺寸显著影响退磁场强度
很多工程师在设计时只关注磁铁的磁性能指标，往往会忽略了一个关键事实：钕铁硼磁铁的几何形状，尤其是磁化方向的尺寸比例，也会显著影响其抗退磁能力。
磁铁在工作时，内部会产生退磁场，退磁场的强度与磁铁的形状密切相关——越"扁平"的磁铁，退磁场越强；越"厚实"的磁铁，退磁场越弱。
在高温环境下，钕铁硼材料的内禀矫顽力本身就会下降，如果再叠加强烈的退磁场，就很容易触发不可逆退磁。

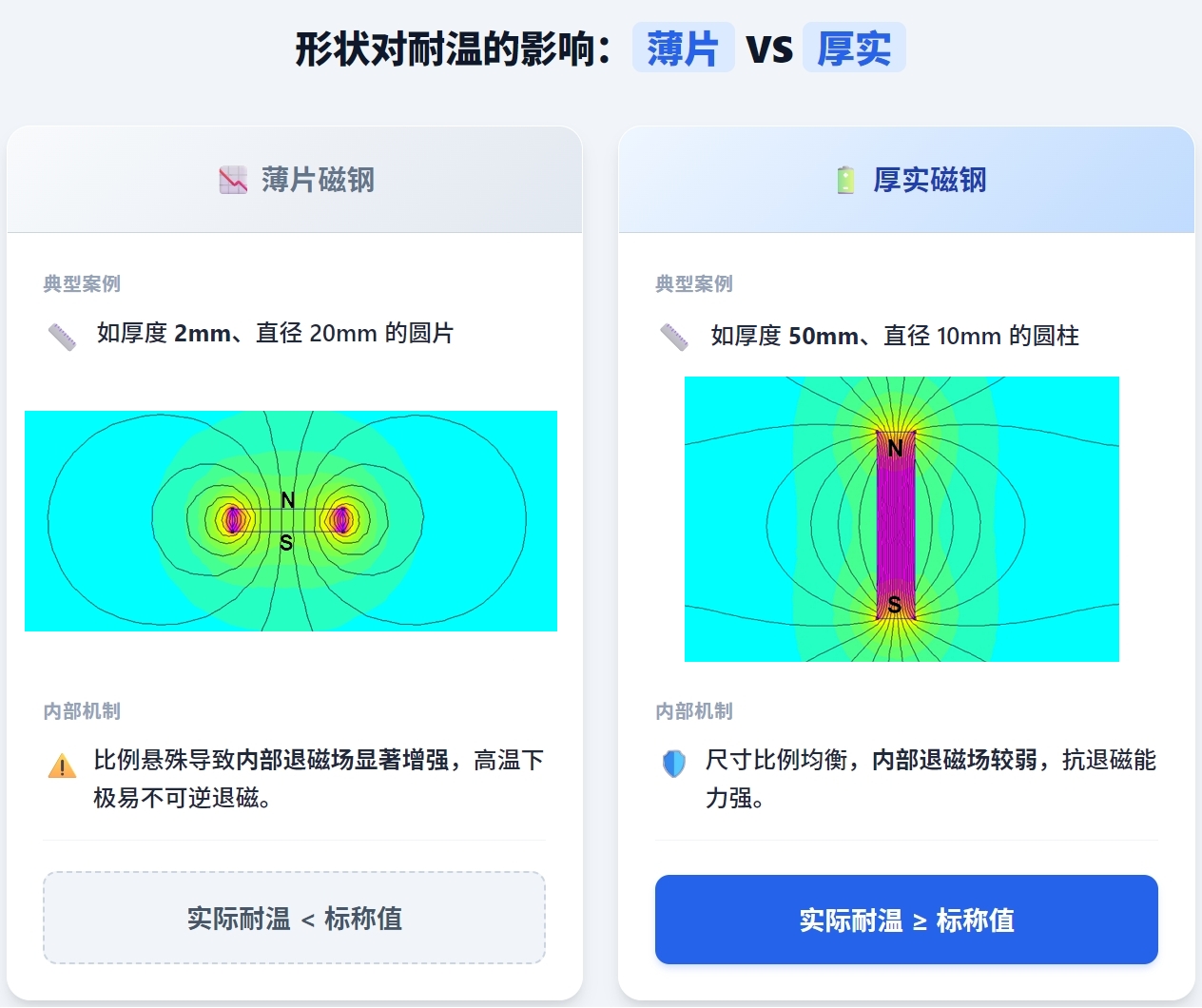

钕铁硼磁铁形状对耐温性能的影响对比示意图
从实测数据也可以看出，同样牌号的烧结钕铁硼磁铁，薄片和厚实形状的产品，在相同温度下的退磁表现会相差很大。

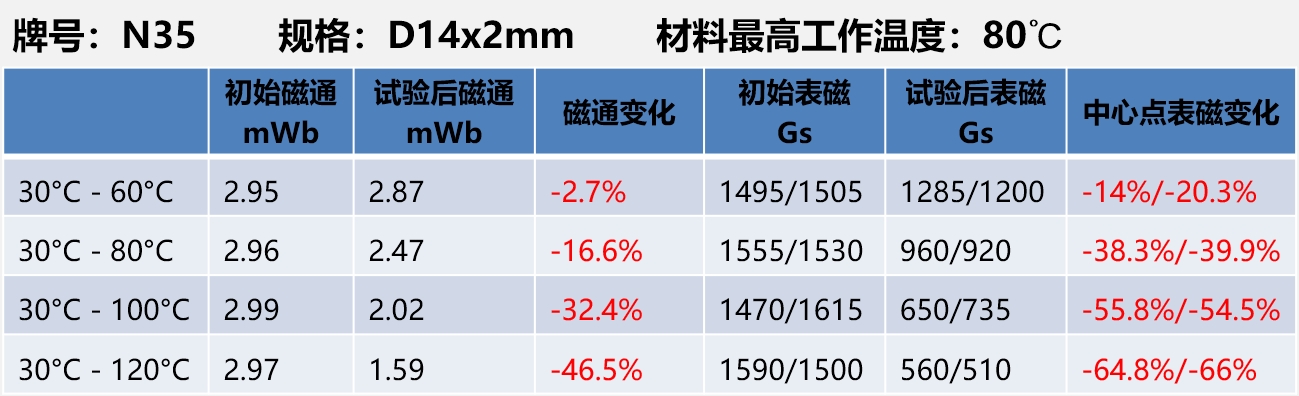

相同牌号不同规格烧结钕铁硼磁铁磁性能高温衰减损失测试对比-薄片磁铁

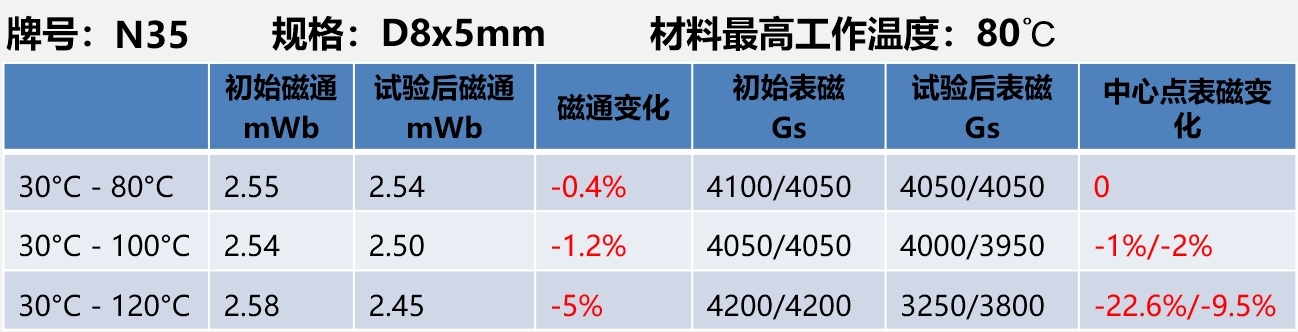

相同牌号不同规格烧结钕铁硼磁铁磁性能高温衰减损失测试对比-厚实磁铁
因此，磁铁形状是影响退磁场的"内因"，即使选用了合适的材料牌号，如果形状设计不当（如过于扁平），磁铁的实际耐温能力仍会大打折扣。
3.3 因素三：磁路结构——闭合程度与外部磁场的双重影响
钕铁硼磁铁在实际应用中，总是处于特定的磁路环境中。磁路结构的不同，会显著改变磁铁承受的退磁场强度，进而影响实际耐温能力。

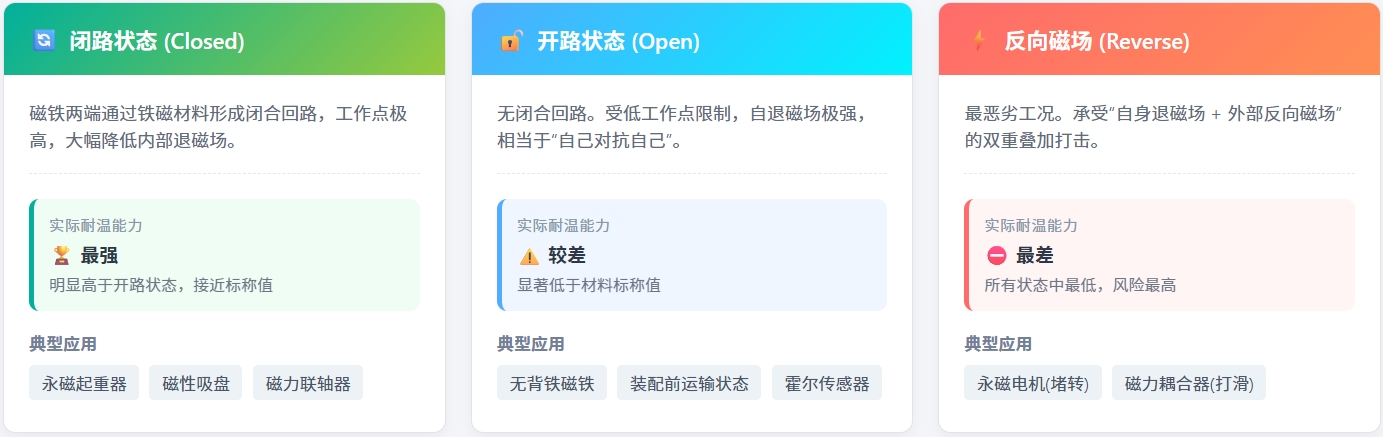

三种典型磁路状态对钕铁硼磁铁耐温性能的影响对比示意图
磁路结构是影响退磁场的"外因"。同样的磁铁，在不同磁路环境中，实际耐温能力可能相差很大。这就是为什么"材料合格但应用失效"的重要原因之一。
至此，我们完成了对影响钕铁硼磁铁实际耐温能力的三大核心因素的分析。让我们回顾一下本篇的核心要点：
✓ 耐温性能有两个层面：材料层面（标准条件参考值）vs 产品层面（实际工况表现）
✓ 退磁分为两种性质：可逆退磁（可恢复）vs 不可逆退磁（永久损失，需要避免）
✓ 三大因素共同作用：
• 材料牌号决定耐温性能的理论上限（通过内禀矫顽力）
• 产品形状影响内部退磁场强度（扁平形状削弱耐温能力）
• 磁路结构改变实际工作环境（闭路提升、反向场削弱耐温能力）
这三个因素相互作用，共同决定了钕铁硼磁铁产品的实际耐温能力。 这就解释了为什么同样牌号的烧结钕铁硼材料，在不同应用中表现可能天差地别。
想更深入了解磁铁的性能或如何选择合适的磁铁吗？可以参考[永磁材料选择指南]
如果你有具体问题，或者需要定制磁铁解决方案，欢迎联系我们！我们很乐意帮你找到答案。
发布时间: 25-12-25
