一、磁铁的实际工作温度是多少？
许多设计失误源于对温度的过于乐观估计。工程师往往只关注设备的平均工作温度或外壳温度，却忽略了钕铁硼磁铁附近的局部热点，需要通过实地测试确认磁铁的真实工作环境温度，这是选用磁铁首先需要考虑的工作。

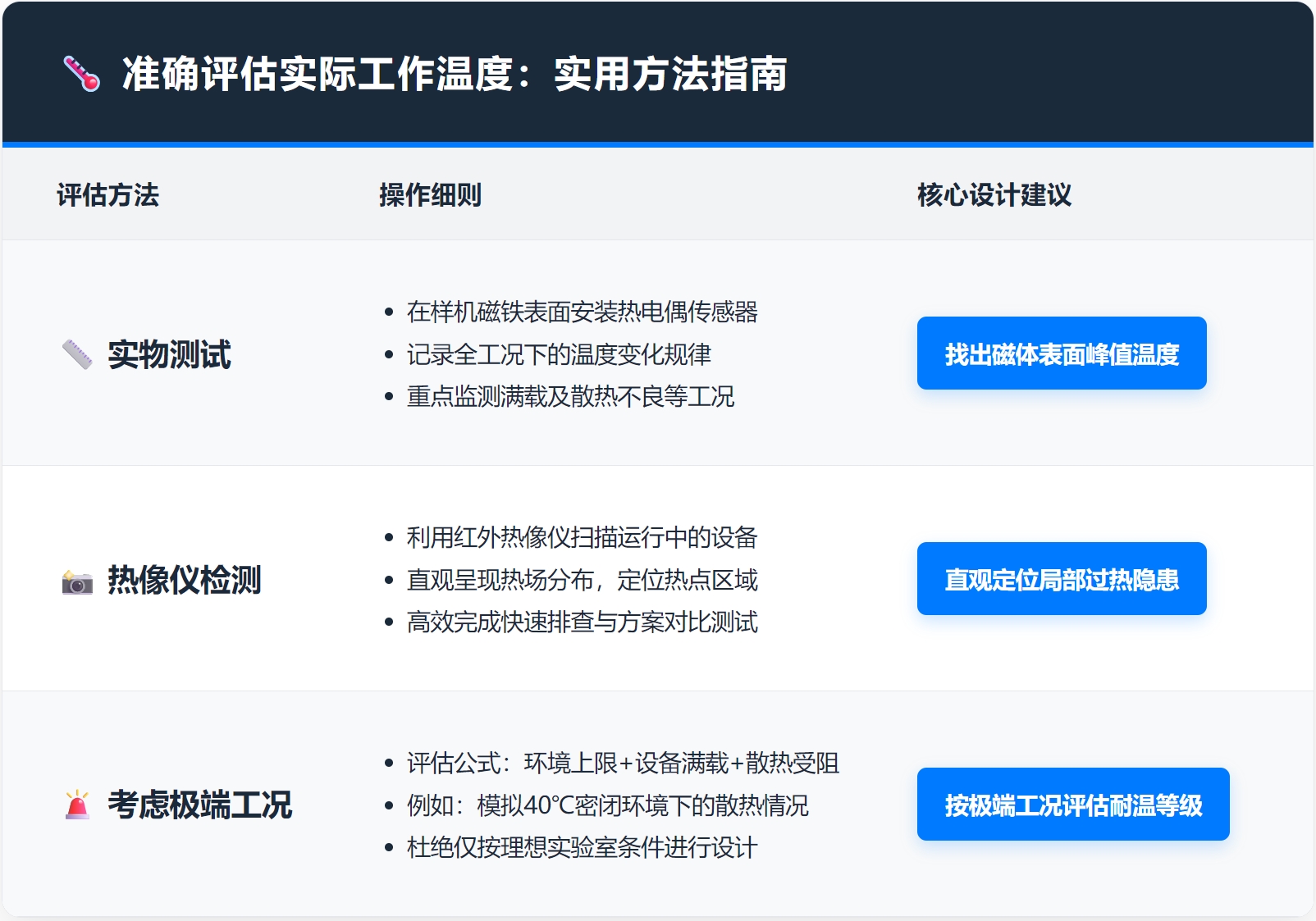

评估钕铁硼磁铁实际工作温度实用方法
确定了钕铁硼磁铁的峰值工作温度后，下一步就可以开始分析产品特征的影响。
二、产品特征会让磁铁耐温能力变化多少？
烧结钕铁硼永磁材料数据表给出的最高工作温度，是在标准测试条件下获得的（标准样品形状、开路状态、保温2小时），但具体产品的形状和磁路环境与标准条件往往差异很大，这会显著改变磁铁的真实耐温能力。
分析产品形状因素
钕铁硼磁铁的几何形状，特别是磁化方向尺寸与其他方向尺寸的比例，会显著影响内部退磁场的强度，进而影响耐温能力。

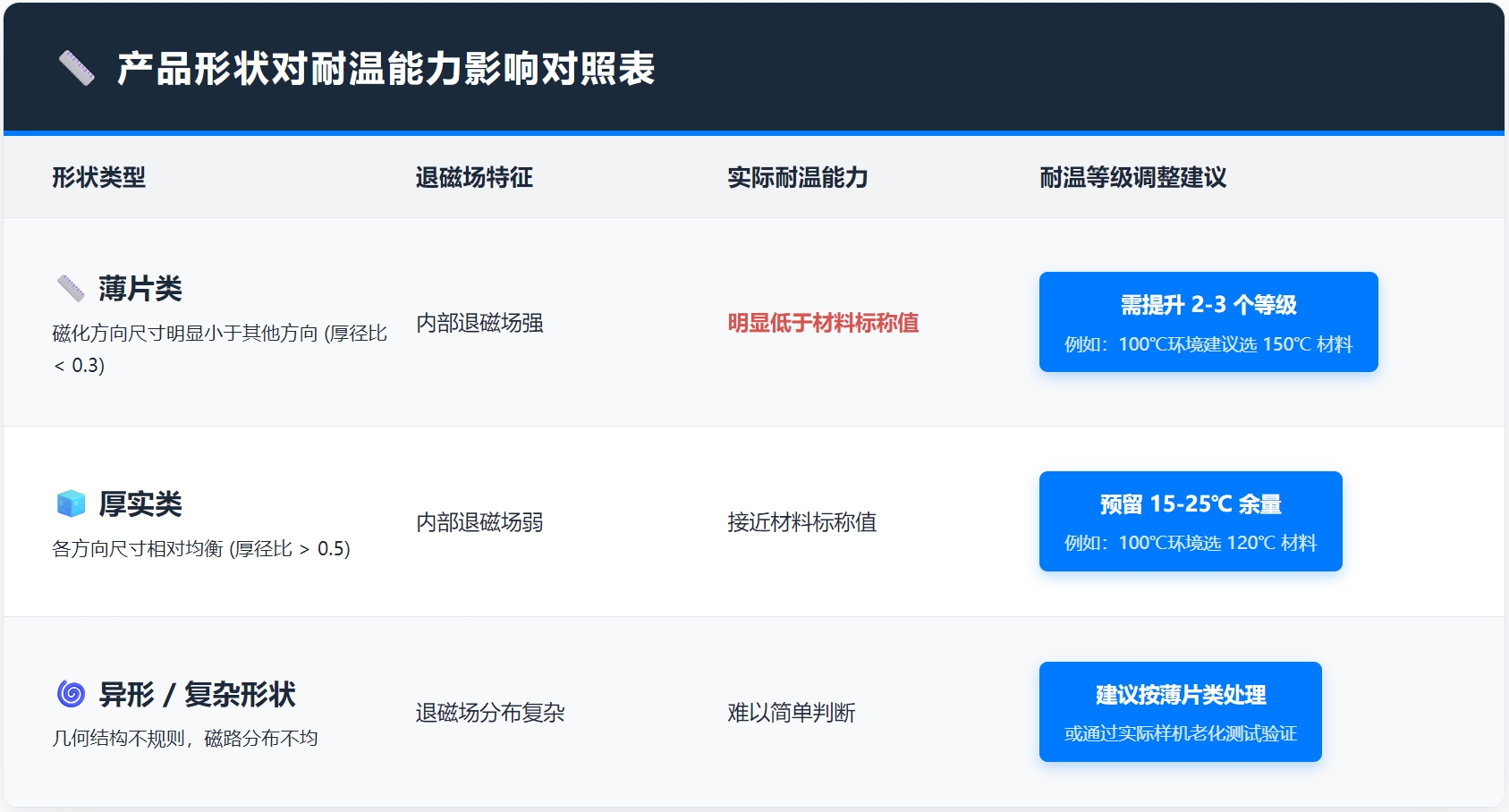

产品形状对钕铁硼磁铁耐温能力影响对照表
分析磁路结构因素
钕铁硼磁铁在应用中总是处于特定的磁路环境中，磁路的闭合程度和外部磁场状况会改变磁铁承受的退磁场强度。

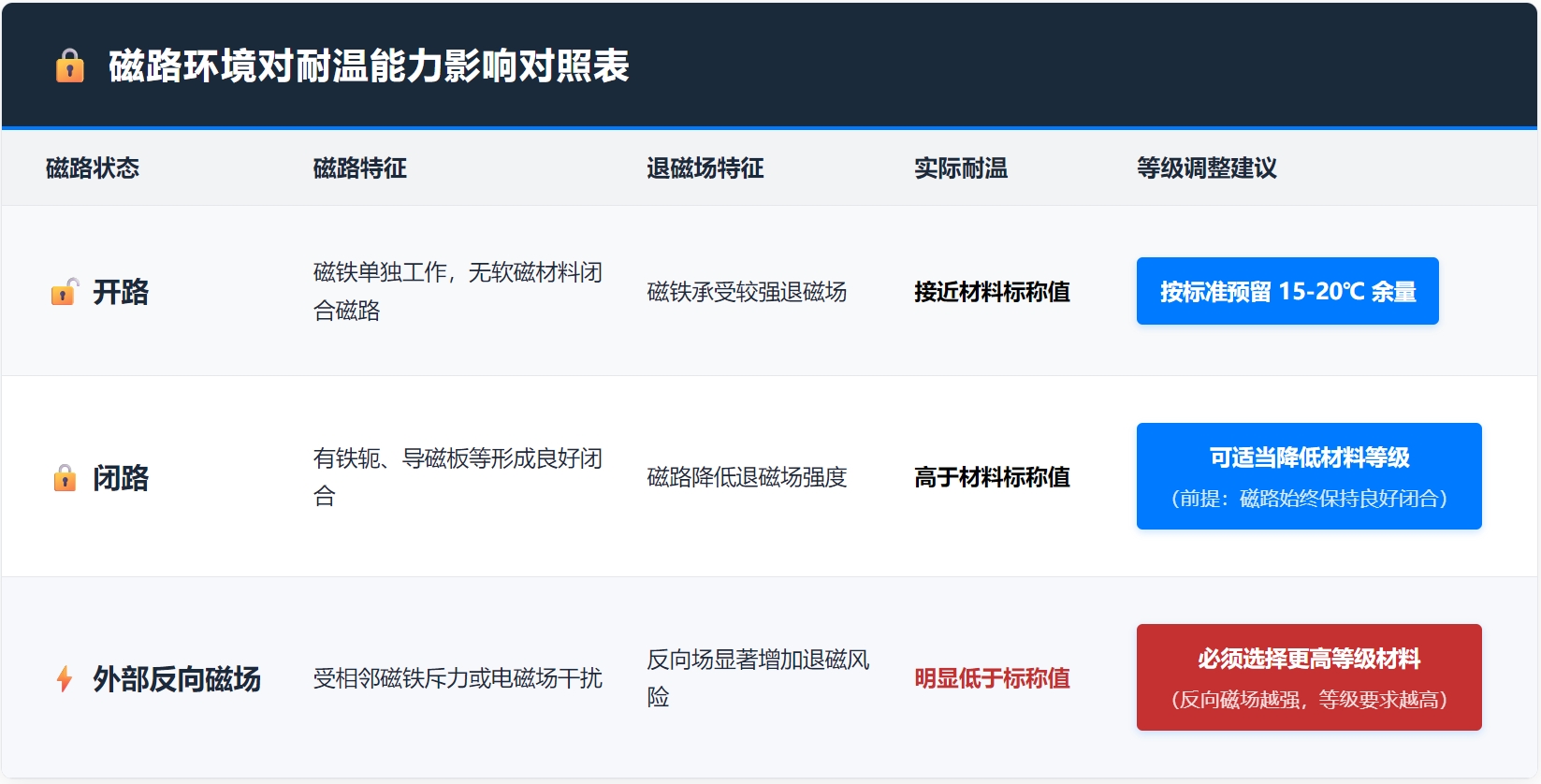

磁路环境对耐温能力影响对照表
三、应该选择耐温多少度的材料？
基于之前确定的峰值工作温度和分析的形状、磁路影响，现在可以估算钕铁硼磁铁产品实际需要的材料耐温等级，并按照烧结钕铁硼材料各个系列的耐温性能，选择对应的牌号等级。
简单估算公式：所需材料耐温等级 = 实测峰值温度 + 形状因素调整 + 磁路因素调整

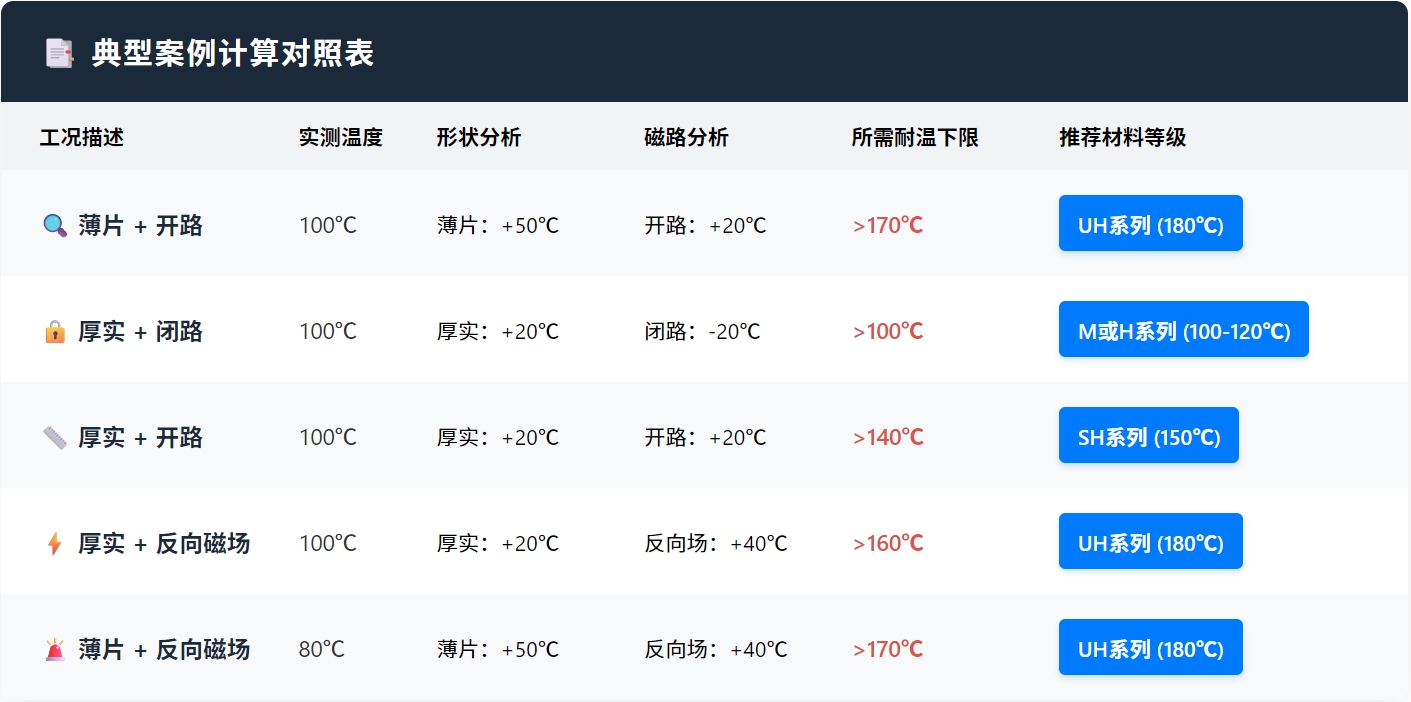

钕铁硼磁铁耐温等级估算典型工况案例

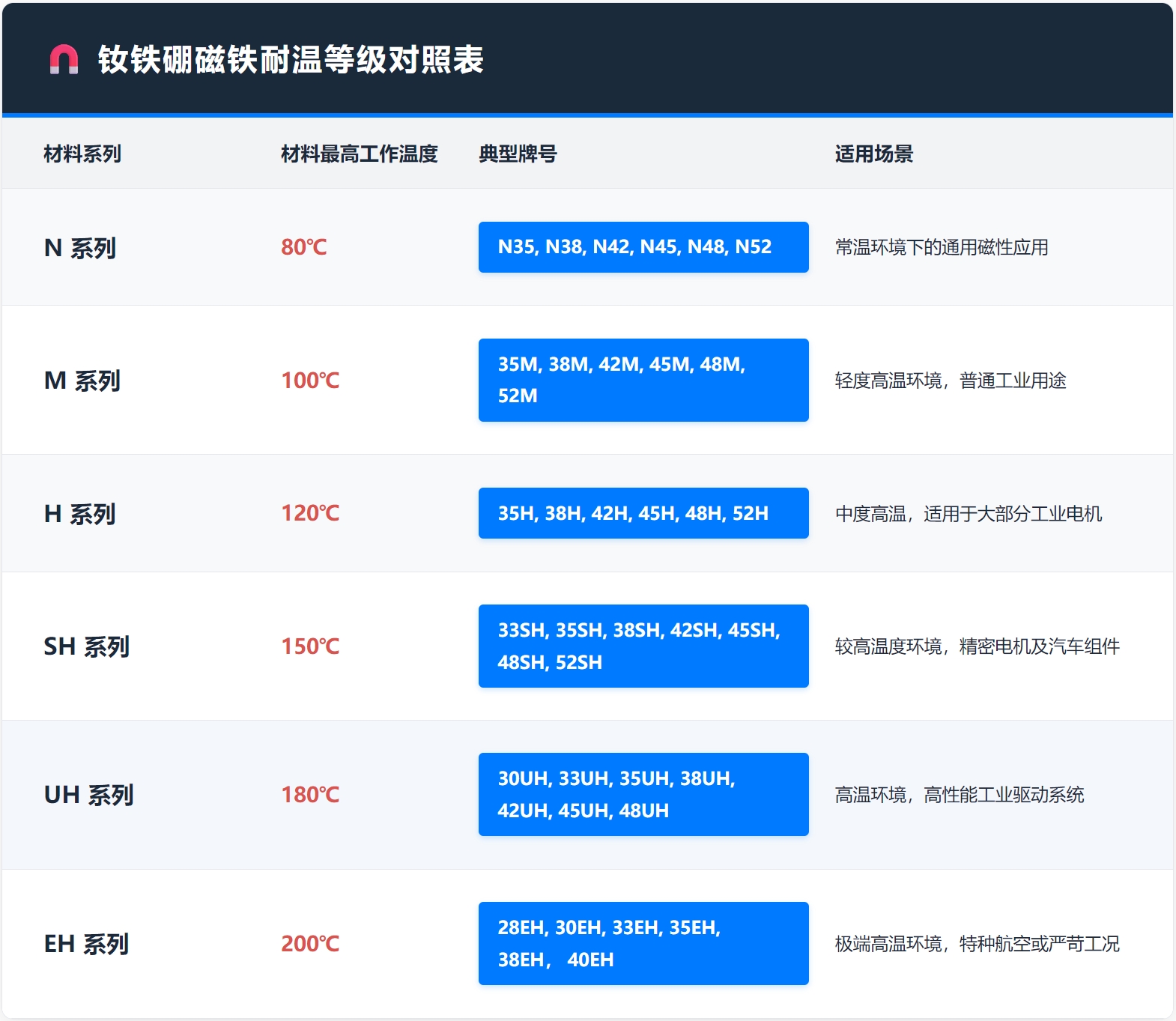

钕铁硼磁铁耐温等级对照表
通用匹配原则：
1. 找到大于或等于所需等级的最近系列 - 例如需要175℃ → 选180℃的UH系列（不能选150℃的SH系列）
2. 在该系列中，优先选择数字较高的牌号（磁性能更强） - 例如在UH系列中：35UH > 33UH > 30UH（磁性能递减）
3. 但要注意：数字越高，成本也越高 - 根据实际磁性能需求权衡
确定了材料系列后，还需要根据项目特点选择设计策略：是保守一点选更高等级？还是平衡风险和成本？
四、钕铁硼耐温设计策略探讨
前一步我们确定了基础材料方案（如35UH）。但在实际项目中，还需要根据可靠性要求、成本约束、验证条件等因素，决定是否需要调整这个方案。

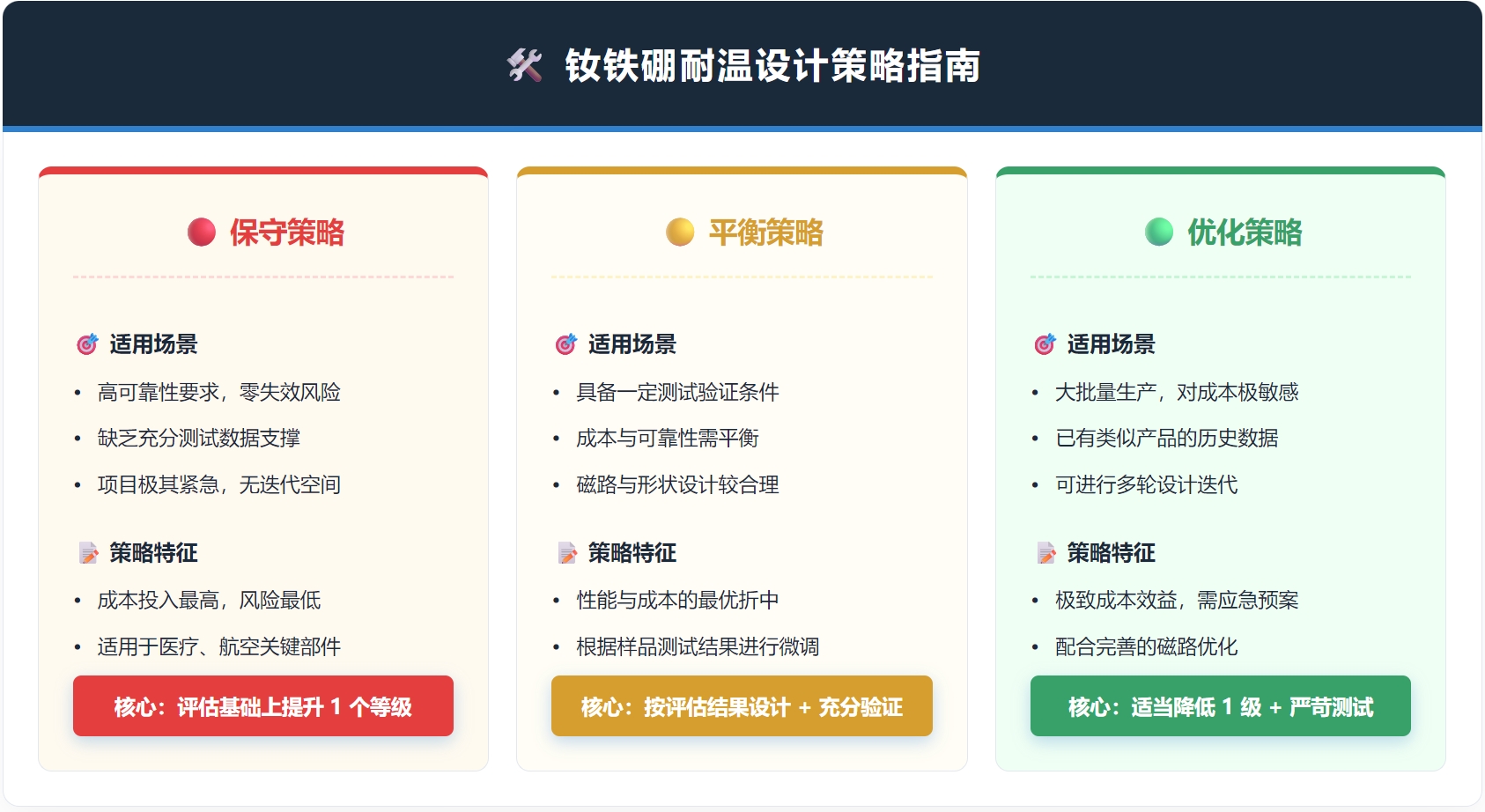

钕铁硼磁铁耐温设计策略指南
优化策略的设计改善方法
如果选择优化策略，可以通过以下方向来优化磁铁耐温性能，弥补材料等级的降低：

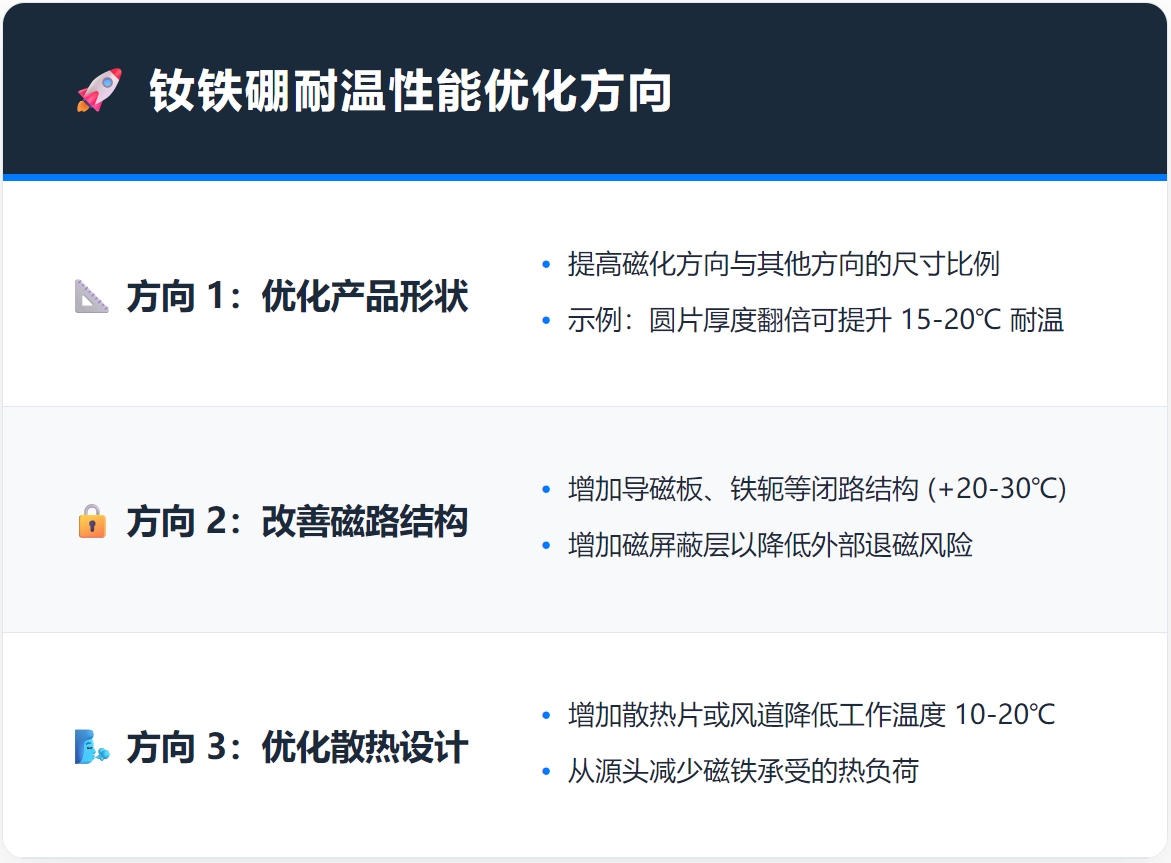

钕铁硼磁铁耐温性能优化方向
关键原则：
• 宁可初期材料选择保守，也不要因为激进选材导致批量失效
• 充分的测试验证是优化设计方案的前提
• 不同应用场景的最优方案可能完全不同，不存在"万能公式"
确定了材料方案后，最关键的一步是通过测试验证确保方案的可靠性。
五、怎么确认设计方案真的有效？
无论理论评估如何完善，实际测试都是验证耐温可靠性的必要步骤。
钕铁硼磁铁耐温性能测试流程与判定标准
确保测试有效性：
✓ 测试样品应接近实际产品的形状、尺寸和磁路结构，
✓ 测试温度取实测峰值，保温时长模拟实际使用周期。
✓ 测试至少3-5个样品取平均值，观察性能分散度。
✓ 样品测试合格后，首批小批量生产仍需抽检。
对于常规普通应用，并使用磁通损失作为耐温依据，下面给出一般性的判定参考建议：

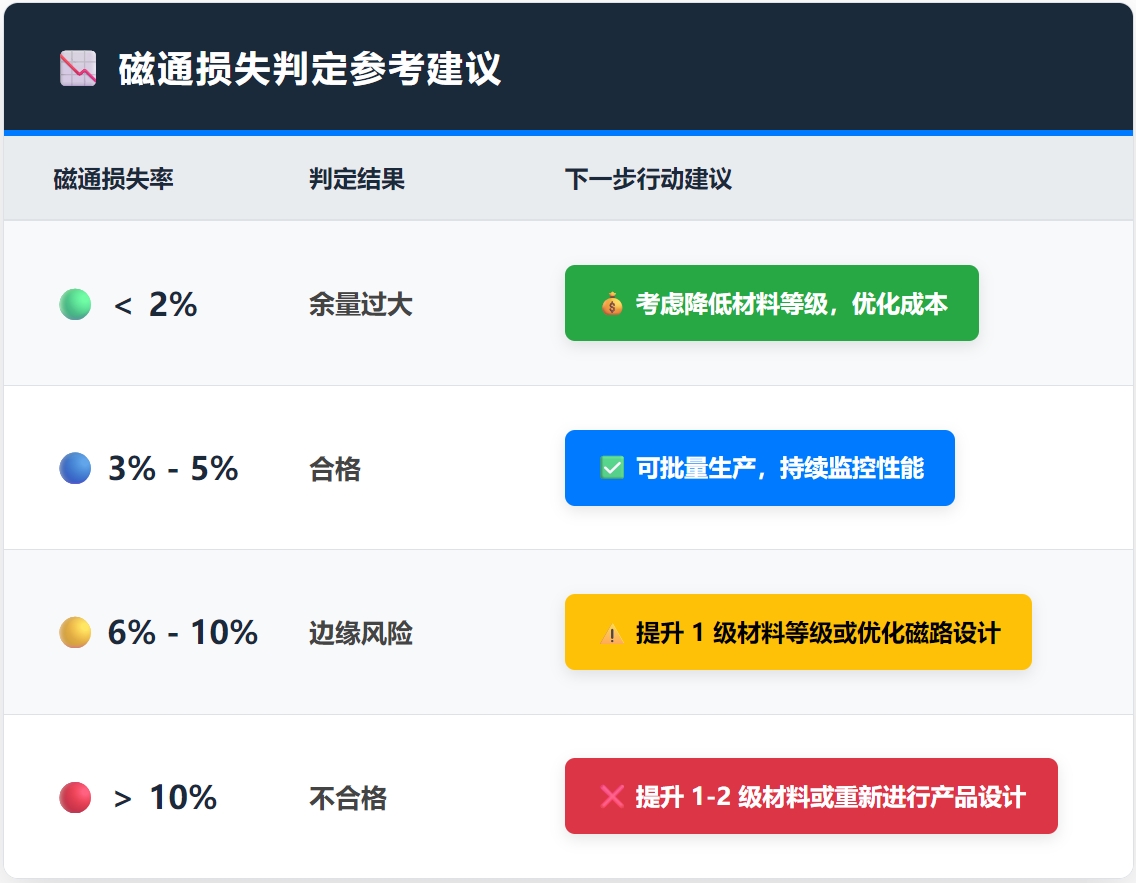

钕铁硼磁铁高温测试磁通损失判定参考建议
总结：系统方法确保耐温可靠性
回到文章开头的问题："为什么按推荐牌号选的钕铁硼磁铁，在高温使用后却发生退磁了？"
现在你应该明白，材料数据表上的最高工作温度是理想化的参考值，具体产品的耐温能力受材料、形状、磁路三大因素共同影响。只凭材料牌号选择，而忽视产品具体工况，就很容易让磁铁"超负荷工作"。

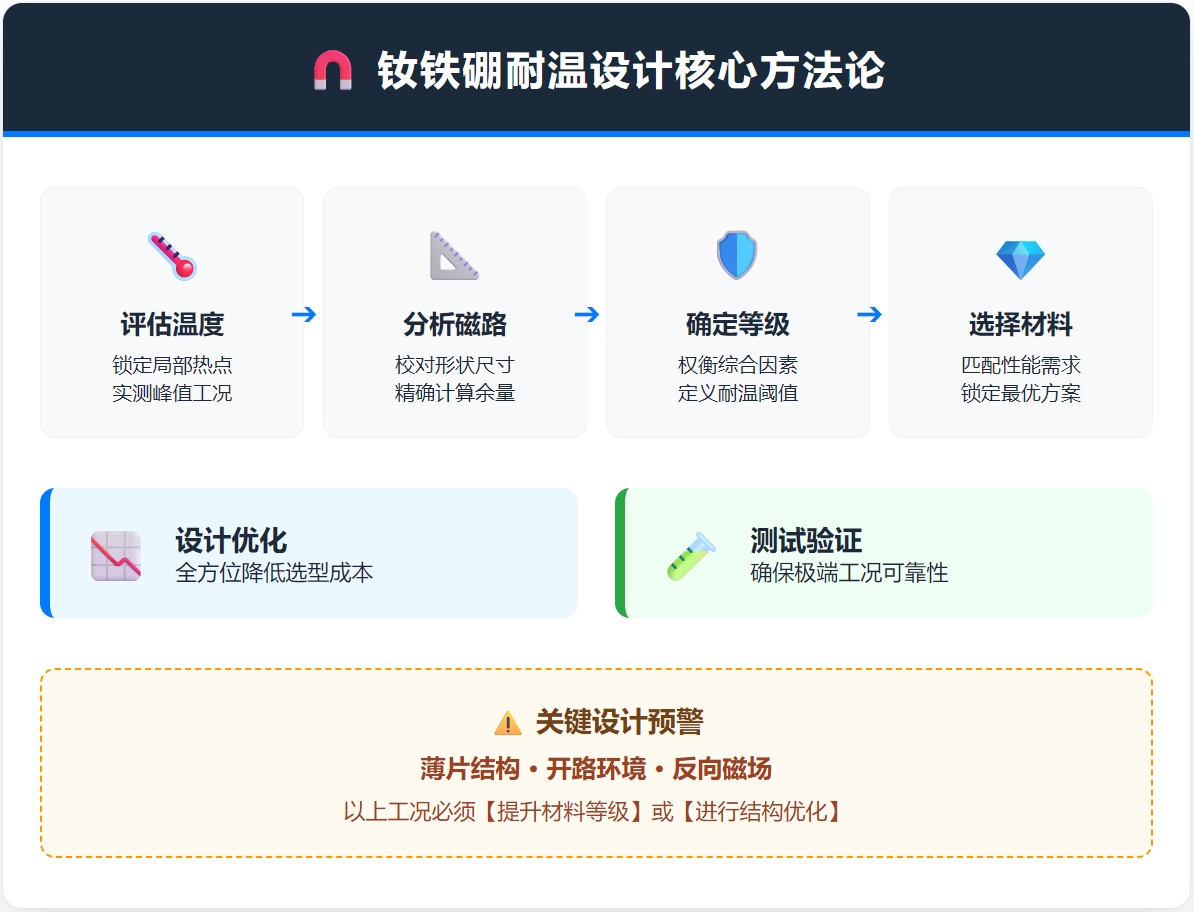

钕铁硼磁铁耐温设计核心方法
记住：钕铁硼磁铁高温退磁往往不是质量问题，而是设计匹配问题。系统性地考虑温度、形状、磁路三大因素，配合充分的测试验证，磁铁就能长期稳定使用。
关于本系列文章
本文是"钕铁硼磁铁耐温性能全解析"系列的应用篇，与《原理篇》共同构成完整的知识体系。如需更深入了解烧结钕铁硼材料的制造工艺，可参考我们此前发布的《烧结钕铁硼磁钢生产工艺全解析》。
想更深入了解磁铁的性能或如何选择合适的磁铁吗？可以参考[永磁材料选择指南]
如果你有具体问题，或者需要定制磁铁解决方案，欢迎联系我们！我们很乐意帮你找到答案。
发布时间: 26-01-19
